دليل هندسي لشريط UCS512 DMX قابل للبرمجة مع 60 LED
LIKE LIGHT | دليل هندسي B2B
دليل هندسي لشريط UCS512 DMX قابل للبرمجة مع 60 LED
يحول هذا الدليل بيانات Like Light المنشورة إلى نقاط تقنية يجب إغلاقها قبل اعتماد العينة أو الإنتاج الكمي.
اطلب عرض سعرعرض المنتج
معلمات المنتج المنشورة
| الطراز | L-S-DMX |
|---|---|
| خيار IC للتحكم | UCS512 |
| الجهد | DC12V / DC24V |
| القدرة | 14.4 واط/م لكل 60 LED |

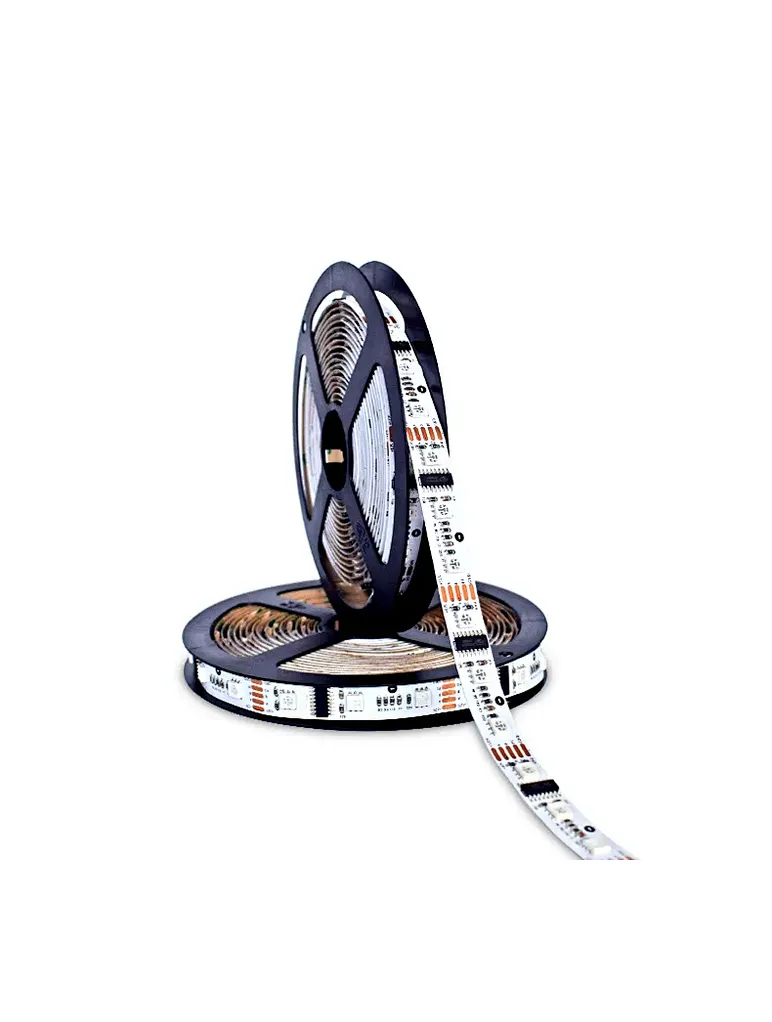

| مصدر الضوء | RGB SMD5050، 60 LED/م، زاوية 120 درجة، لوحة PCB سوداء أو بيضاء 12 مم |
| المقاس / الشكل | لوحة PCB بعرض 12 مم؛ طول قياسي 5 م |
| الحماية | IP30 / IP65 / IP67 options |
| العمر التشغيلي | 50,000 ساعة |
مراجعة التصميم الهندسي
استخدم البيانات المنشورة كأساس للتصميم وليس بديلا عن رسم مشروع معتمد. يجب ربط كل واجهة ومتطلب سلامة وتأثير بصري بالعينة ورسم التوصيل وقائمة المواد المعتمدة.
| بند التصميم | الأساس المنشور | إجراء المشروع |
|---|---|---|
| مدخلات التصميم المنشورة | L-S-DMX; RGB SMD5050، 60 LED/م، زاوية 120 درجة، لوحة PCB سوداء أو بيضاء 12 مم; لوحة PCB بعرض 12 مم؛ طول قياسي 5 م | يؤكد على الرسم أو العينة المعتمدة |
| بنية التحكم | UCS512 | يؤكد على الرسم أو العينة المعتمدة |
| الأساس الكهربائي | DC12V / DC24V; 14.4 واط/م لكل 60 LED; نحو 1.2 أمبير/م عند 12 فولت أو 0.6 أمبير/م عند 24 فولت، محسوب من القدرة المنشورة | يؤكد على الرسم أو العينة المعتمدة |
| الهدف البيئي | IP30 / IP65 / IP67 options; 50,000 ساعة | يؤكد على الرسم أو العينة المعتمدة |
وحدة التحكم والعنونة وطوبولوجيا الإشارة
حدد قبل التركيب IC أو البروتوكول النهائي وتجميع البكسل وسعة المنفذ واتجاه البيانات وعنوان البدء وترتيب القنوات وتوزيع الأرجل والإنهاء. أساس التحكم المنشور: UCS512.
توزيع الطاقة وخطة هبوط الجهد
الأساس الكهربائي المنشور: 14.4 واط/م لكل 60 LED عند DC12V / DC24V؛ تيار التخطيط نحو 1.2 أمبير/م عند 12 فولت أو 0.6 أمبير/م عند 24 فولت، محسوب من القدرة المنشورة. حدد نقاط التغذية ومقطع الكابل والحماية ومسار الرجوع من الحمل النهائي ومشهد الخرج الكامل.
الحدود البصرية والميكانيكية والبيئية
الهيكل المنشور: RGB SMD5050، 60 LED/م، زاوية 120 درجة، لوحة PCB سوداء أو بيضاء 12 مم؛ الشكل: لوحة PCB بعرض 12 مم؛ طول قياسي 5 م؛ الحماية: IP30 / IP65 / IP67 options. أكد مسافة التثبيت وخروج الكابل والوصول للصيانة والنهايات والوصلات والتصريف للتركيب الفعلي.
اختبار المصنع والتشغيل في الموقع
قبل الشحن وفي الموقع افحص ترتيب القنوات والعناوين وتأثيرات الاختبار والتيار الكامل والجهد تحت الحمل والخرج المرئي واستمرارية الموصلات مقابل العينة والرسم المعتمدين.
قائمة تثبيت طلب OEM
- الطراز النهائي وتكوين LED وIC أو البروتوكول وتجميع البكسل.
- الجهد ورسم الطاقة وطول الكابل وتوزيع الأرجل.
- الأبعاد وواجهة التركيب واتجاه خروج الكابل.
- بناء IP والنهايات والوصلات واتجاه التركيب.
- وحدة التحكم وملف التأثير وخريطة العناوين وطريقة القبول.
ملاحظة تحكم خاصة بالمنتج
IC أو خيار التحكم المنشور هو UCS512. وهو يحدد كيفية عنونة المتحكم للمؤثرات. أكد IC النهائي والبروتوكول وخرج المتحكم واتجاه البيانات وترتيب الأرجل وخطة العناوين معاً؛ قد تبدو الوحدات متشابهة لكنها غير متوافقة على مستوى النظام.
ملاحظة تركيب خاصة بالمنتج
خيار الحماية المنشور هو IP30 / IP65 / IP67 options. أكد الهيكل النهائي وخروج الكابل والموصل وإنهاء الطرف وسطح التركيب والوصلات الميدانية. بنية الضوء المنشورة هي RGB SMD5050، 60 LED/م، زاوية 120 درجة، لوحة PCB سوداء أو بيضاء 12 مم؛ يجب اعتماد الخلوص ومسار الحرارة ورسم التركيب.
ملاءمة التطبيق
تذكر صفحة المنتج تطبيقات منها الاستوديوهات والترفيه والسكن والضيافة والفعاليات والمعارض والعرض التجاري. اختر التكوين النهائي من ظروف الموقع الحقيقية لا من اسم المنتج فقط.
الأسئلة الشائعة
هل يمكن التخصيص؟ أكد التكوين الكهربائي والأبعاد أو التباعد والكابل والموصل وIP وتوافق المتحكم والكمية قبل الإنتاج.
