غسالة جدار LED RGB/RGBW DMX بجهد AC220V | مراجعة التصميم الهندسي
غسالة جدار LED RGB/RGBW DMX بجهد AC220V | مراجعة التصميم الهندسي
يستخدم هذا الدليل تكوين Like Light المنشور كنقطة بداية فنية. وهو يوضح ما يجب على مشتري المشروع تأكيده قبل العينة والشراء والتركيب.
اطلب عرض سعرعرض تفاصيل المنتج
الطراز
| الطراز | L-W-10048-220V-45W-4000K |
|---|---|
| خيار LED | 1W / 2W / 4W لكل LED |
| عدد LED | 48 LED/م، صف واحد أو صفان |
| الدخل | AC220V عالي الجهد |
| خيارات القدرة | 24W/m، 48W/m، 96W/m |
| مادة الهيكل | سبيكة ألمنيوم 6603 |
| زاوية الشعاع | 60 درجة |
| حقل التحكم المنشور | UCS1903؛ يلزم تأكيد بنية DMX/التحكم النهائية |
| خيارات اللون | أبيض / أبيض دافئ / أبيض بارد |
| الشهادة المنشورة | CE، RoHS |
| حرارة التشغيل | -20C إلى 60C |
| حرارة التخزين | -30C إلى 80C |
مراجعة التصميم الهندسي
يسجل الجدول التكوين المنشور. يجب اعتماد الأداء البصري والطول والتركيب من رسم المشروع وليس من صورة كتالوج.
تعامل مع جدول المواصفات المنشور كقاعدة تصميم وليس كرسم تركيب نهائي. القرار الهندسي هو مدى ملاءمة الخرج البصري والتباعد والشكل لمسافة الرؤية وهندسة التركيب وخطة الصيانة. يمكن لـ Like Light مراجعة رسم المشروع وتحديد النقاط الواجب اعتمادها قبل العينة.
حدود التحكم والإشارة
استخدم فقط معلومات IC أو التحكم المنشورة لاختيار المتحكم. أكد البروتوكول واتجاه البيانات وتجميع البكسلات وأطراف الموصل وحمل المنفذ قبل الإنتاج.
حزمة LED تحدد مصدر الضوء ولا تحدد وحدها IC أو البروتوكول. يجب تأكيد وحدة التحكم والبروتوكول وتجميع البكسلات واتجاه البيانات وأطراف الموصل وحمل منفذ التحكم في الرسم المعتمد. بذلك لا تصبح العينة مضيئة فقط بل قابلة للتشغيل ضمن نظام المشروع.
مراجعة توزيع الطاقة
احسب التغذية والكابل من الكمية والطول وحالة الحمل الكامل المعتمدة. قس الجهد عند الطرف تحت الحمل أثناء التشغيل؛ الجهد الاسمي وحده ليس دليلاً للقبول.
الحمل الأقصى المنشور هو بداية حساب الدائرة فقط. عدد التغذيات ومقطع الكابل ونقاط الحقن وأجهزة الحماية تتبع الطول والكمية والبرنامج والجهد المقاس في الطرف البعيد تحت الحمل. لا تعتمد مساراً طويلاً على قراءة الجهد الاسمية للمصدر فقط.
الحدود الميكانيكية وIP
أكد الاتجاه وخروج الكابل والنهايات والوصلات والتصريف والتآكل والوصول للاستبدال. تصنيف IP لا يعتمد التجميع المركب تلقائياً.
خيار IP المذكور ليس تصميماً كاملاً للعزل المائي في الموقع. راجع اتجاه التركيب وخروج الكابل ومعالجة النهايات والوصلات والتصريف والتعرض للتآكل والوصول للاستبدال. يجب قبول التركيب الخارجي كمنظومة كاملة لا كتصنيف للجهاز وحده.
كيفية استخدام البيانات المنشورة
تحدد البيانات المنشورة أول تكوين يمكن تقييمه. ولا تحل محل رسم المشروع أو خطة الطاقة المعتمدة.
تبدأ المراجعة العملية بالهدف البصري وهندسة التركيب ثم تؤكد التحكم والطاقة والكابل والحماية البيئية كنظام واحد.
تنشر الصفحة دخل AC220V وخيارات 24W/m و48W/m و96W/m وزاوية 60 درجة وهيكل من سبيكة 6603. اختر القدرة حسب مسافة الواجهة وارتفاعها ثم أكد الحساب البصري وتباعد التركيب في الرسم المعتمد.
العنوان يذكر DMX بينما حقل المواصفات المنشور يذكر UCS1903. يجب اعتباره نقطة تأكيد: حدد المتحكم وتحويل البروتوكول إن وجد والعنونة وطوبولوجيا البيانات وقدرة المنفذ قبل العينة أو الإنتاج.
معلومات مطلوبة قبل العرض
- رسم المشروع واتجاه التركيب.
- مسافة الرؤية والتأثير المستهدف.
- المتحكم والبروتوكول والتوصيل.
- الجهد النهائي والطول والكمية.
- خروج الكابل والموصل والوصلات المسموح بها.
- التعرض الخارجي والتصريف وهدف IP.
- توزيع الطاقة واختبار هبوط الجهد.
- العينة وموعد التسليم وطريقة القبول.
طريقة التشغيل
شغل دائرة واحدة في كل مرة. قارن المنتج واتجاه الكابل والتوصيل بالرسم المعتمد قبل التغذية.
شغل التأثير تحت الحمل. افحص الخرج والاتصال وجهد الطرف ووثق الدائرة وملف المتحكم والنتيجة.
قبول المصنع والموقع
افحص الطراز المعتمد والخرج المرئي واستمرارية الموصل والجهد تحت الحمل مقابل العينة أو الرسم. احتفظ بسجل الدوائر والعناوين للاستبدال.
قبل الشحن افحص الطراز المعتمد والخرج المرئي واستمرارية الموصل والحالة الكهربائية عند الحمل الكامل مقابل العينة أو الرسم الموقع. في الموقع شغل دائرة بدائرة وسجل خريطة العناوين عند الحاجة وافحص الجهد تحت الحمل.
تجميد طلب OEM
جمد الأبعاد والكابل والموصل وبناء الحماية وواجهة التحكم وإصدار العينة والملصقات والتغليف ومعايير القبول قبل الإنتاج.
تجميد طلب OEM الجيد يسجل الأبعاد والأطوال والكابل والموصل وبناء الحماية وواجهة التحكم المعتمدة وإصدار العينة والملصق أو التغليف وطريقة القبول. هذا يقلل مخاطر المشروع بدلاً من تغيير المظهر فقط.

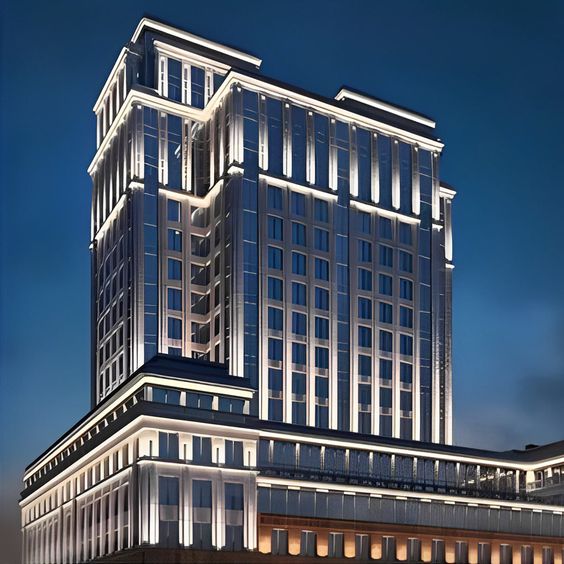

ملاءمة التطبيق
اختر التكوين النهائي حسب مسافة الرؤية وهندسة التركيب والبيئة وخطة الصيانة. أرسل هذه الشروط مع الاستفسار.
تذكر الصفحة مجالات الاستخدام لكن الاختيار النهائي يتبع المشهد الفعلي. للواجهات والمناظر أرسل مسافة الرؤية والارتفاع والتعرض والوصول والرسوم المتحركة المطلوبة. للضيافة والترفيه أرسل سير عمل التحكم وفترات الصيانة.
دعم مشاريع Like Light
توفر Like Light خيارات متعددة لوحدات التحكم ويمكنها ترتيب عينات مجانية للمشروعات المؤهلة. يجب تأكيد مستندات CE وFCC وRoHS حسب التكوين النهائي للمنتج ومتطلبات سوق الوجهة قبل اعتماد الطلب.
الأسئلة الشائعة
هل يمكن التخصيص؟ نعم. أكد التكوين المنشور وأبعاد المشروع والكابل وواجهة التحكم والحماية والكمية قبل الإنتاج.
هل يمكن توريد إصدار خاص بالمشروع؟ نعم بعد مراجعة التكوين الكهربائي والأبعاد وخروج الكابل والموصل وهدف IP والكمية. أرسل الرسم أو الصور أو العرض وبيانات المتحكم والجدول الزمني للحصول على عرض قابل للتنفيذ.
