مقدمة لشريحة UCS2904
مقدمة لشريحة UCS2904
مقدمة إيك:
UCS2904 هو محرك تيار مستمر LED بأربع قنوات IC، والذي يمكنه إدخال بيانات مجموعة PWM من MCU إلى UCS2904 لتحقيق تعديل سطوع 256 مستوى، باستخدام تقنية التشكيل وإعادة التوجيه التلقائي، لن يتم تشويه الإشارة. تم دمج الرقاقة مع برنامج المعالجة MCU والواجهة الرقمية ذات السلك الواحد، ومزلاج البيانات، ومشغل التيار الثابت LED والدوائر الأخرى. تم دمج دبوس VDD مع منظم جهد 5 فولت وعدد قليل من الأجهزة الطرفية. إنها مناسبة لمنتجات الديكور LED مثل أنبوب الدرابزين ومصدر الضوء النقطي. يتمتع هذا المنتج بأداء ممتاز وجودة موثوقة.

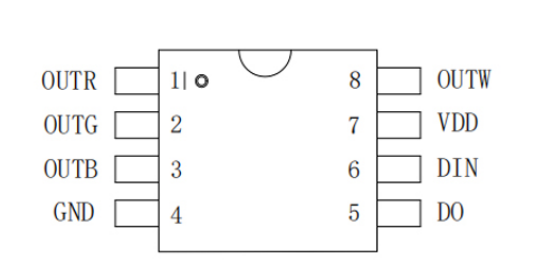

عرض القدم:
هامش:
| اسم الدبوس | الرقم السري | الإدخال/الإخراج | وصف الوظيفة |
| الدين | 6 | أنا | ادخال بيانات |
| يفعل | 5 | يا | إخراج البيانات |
| VDD | 7 | -- | إمدادات الطاقة إيجابية |
| خارج | 1 | يا | N أنبوب تسرب مفتوح، والإخراج الحالي المستمر |
| خارج | 2 | يا | N أنبوب تسرب مفتوح، والإخراج الحالي المستمر |
| أوتب | 3 | يا | N أنبوب تسرب مفتوح، والإخراج الحالي المستمر |
| خارج | 8 | يا | N أنبوب تسرب مفتوح، والإخراج الحالي المستمر |
| أرض | 4 | -- | كهربائيا |
الخصائص الكهربائية:
| اختبار عند VDD=3.0 ~ 5.5V ودرجة حرارة التشغيل 40 ~ +85 درجة مئوية ما لم ينص على خلاف ذلك | UCS2904 | وحدة | ||||
| اسم المعلمة | رمز المعلمة | شرط الاختبار | الحد الأدنى للقيمة | القيمة النموذجية | القيمة القصوى | |
| مستوى عال من الجهد الناتج | فوه | يوه = 3mA | فد-0.5 | الخامس | ||
| انخفاض الجهد الناتج | المجلد | إيول = 10 مللي أمبير | 0.4 | الخامس | ||
| مستوى عال من الجهد المدخلات | فيه | فد = 5.0 فولت | 3.5 | VDD | الخامس | |
| جهد الإدخال منخفض المستوى | فيل | فد = 5.0 فولت | 0 | 1.5 | الخامس | |
| ارتفاع مستوى الانتاج الحالي | ايوه | VDD = 5.0 فولت، Vdo = 4.9 فولت | 1 | أماه | ||
| تيار الإخراج منخفض المستوى | إيول | VDD = 5.0 فولت، Vdo = 0.4 فولت | 10 | أماه | ||
| المدخلات الحالية | في | يتصل DIN بـ VDD | 1 | ميكروأ | ||
| تيار ثابت | الاتصال الدولي المباشر | VDD=4.0V، GND=0V، المنافذ الأخرى معلقة | 0.5 | 2.8 | 3.5 | أماه |
| OUT يخرج تيارًا ثابتًا | Iout | الخارج، الخارج، الخارج، الخارج = تشغيل، الخارج = 3.0 فولت | 18 | أماه | ||
| خارج تسرب الإخراج الحالي | يولكج | الخارج، الخارج، الخارج، الخارج = إيقاف، الخارج = 12.0 فولت | 0.5 | ميكروأ | ||
| الخطأ الحالي المستمر بين القنوات | ΔIolc0 | الخارج، الخارج، الخارج، الخارج = تشغيل، الخارج = 3.0 فولت | ±3 | % | ||
| الخطأ الحالي المستمر بين الرقائق | ΔIolc1 | الخارج، الخارج، الخارج، الخارج = تشغيل، الخارج = 3.0 فولت | ±5 | % | ||
| استهلاك الطاقة | PD | تا = 25 درجة مئوية | 250 | ميغاواط | ||
مناسبة الاستخدام:
1، استخدام SMD5050rgbw LED كمصدر للضوء، مع مؤشر تجسيد اللون العالي، تسوس الضوء صغير، لون فاتح نقي، لا شبح وخصائص أخرى؛
2، أخضر وخالي من التلوث، ولا يحتوي على الرصاص والزئبق والعناصر الملوثة الأخرى، ولا يسبب تلوثًا للبيئة؛
3، تجسيد اللون الجيد، عرض اللون الحقيقي أكثر واقعية، مجموعة متنوعة من الألوان الخفيفة اختيارية، يمكن أن تلبي احتياجات بيئات مختلفة، والقضاء على درجة حرارة لون المصباح التقليدية مرتفعة أو منخفضة بسبب الاكتئاب، مما يجعل الشعور البصري مريحة، وتحسين كفاءة عمل الناس؛
4، التأثير الزخرفي جيد، واستخدام تكنولوجيا المعالجة السطحية الخاصة، والمظهر الجديد، والتركيب البسيط، والتفكيك السهل، ومجموعة واسعة من التطبيقات، مثل:
2، أخضر وخالي من التلوث، ولا يحتوي على الرصاص والزئبق والعناصر الملوثة الأخرى، ولا يسبب تلوثًا للبيئة؛
3، تجسيد اللون الجيد، عرض اللون الحقيقي أكثر واقعية، مجموعة متنوعة من الألوان الخفيفة اختيارية، يمكن أن تلبي احتياجات بيئات مختلفة، والقضاء على درجة حرارة لون المصباح التقليدية مرتفعة أو منخفضة بسبب الاكتئاب، مما يجعل الشعور البصري مريحة، وتحسين كفاءة عمل الناس؛
4، التأثير الزخرفي جيد، واستخدام تكنولوجيا المعالجة السطحية الخاصة، والمظهر الجديد، والتركيب البسيط، والتفكيك السهل، ومجموعة واسعة من التطبيقات، مثل:
- الإضاءة الداخلية: المحلات التجارية وغيرها من الإضاءة التجارية الداخلية، وتزيين السيارات، وإضاءة ديكور المنزل لممر الدرج.
- إضاءة الجو: الحانات، KTV، المقاهي وأماكن الترفيه الخفيفة
- الإضاءة الخارجية: بناء الجدار الخارجي، الديكور المعماري، مشروع الإضاءة تحت الماء
- الإضاءة الإعلانية: الإضاءة الخلفية لخط الإعلان، صندوق الضوء، الحروف المضيئة، اللافتات المضيئة
