دليل تحكم YM-LM501
دليل تحكم YM-LM501
مقدمة:
نشكرك على اختيار مجموعة وحدات التحكم LED الخاصة بنا، تأكد من حصولك عليهااقرأ هذه التعليمات جيدًا قبل استخدام الجهاز.الأرقام الموجودة في الدليل هي للإشارة فقط. منتجاتنا سوفيتم تحديثها باستمرار، ولكن قد لا يتم توزيع المعلوماتبشكل فردي. تمت مراجعة الدليل والدقة مضمونة.
استخدم هذا الدليل
تحذيرات
- لا تقم بتفكيك المنتج أو تعديله (قد يؤدي ذلك إلى الكهرباءصدمة أو حريق أو عطل).
- لا تستخدم المنتج في الأماكن المعرضة للغازات القابلة للاشتعالأو الحطام مثل غاز البروبان أو البنزين (قد يسبب انفجارًاأو النار).
- لا تستخدم البنزين أو المواد المتطايرة الأخرى (قد تلحق الضررالمنتج).
- الابتعاد عن أشعة الشمس المباشرة. لا تخزن في درجة حرارة عاليةالمناطق (قد تسبب تشوه المنتج أو عطله).
- لا تصدم المنتج أو تصدمه (قد يسبب ذلكانفصال).
- لا تقم بالتثبيت في موقع غير مستقر (قد يحدث ذلكمنفصل ويؤدي إلى انهيار أو إصابة).
تعليمات أمنية:
- تحذير: يرجى تثبيت وحدة التحكم في البيئة الموصى بها من قبل الفنيين لدينا، ونحن لا نتحمل أي مسؤوليات عن عواقب أي ضرر ناتج عن سوء التشغيل.
- تحذير: يرجى التحقق مرة أخرى والتأكد من استخدام الطاقة المخصصة لوحدة التحكم هذه. قد تتسبب الطاقة الخاطئة في تلف المعدات أو نشوب حريق.
-
تحذير: توفر منافذ إخراج الإضاءة إشارات التحكمبالنسبة للإضاءة، يرجى اختيار وتوصيل الكابلات وكابلات الإنترنت كما أوصى الدليل. وحمايةالقوة من الرعد والقوى الخارجية الأخرى في حالةيؤدي إلى عطل وتلف المعدات.
-
تحذير: قد تكون البرامج الثابتة لوحدة التحكم لدينا مختلفة قليلاًوفقا لإضاءات التحكم المختلفة. من أجل جعلتأكد من أن وحدات التحكم الخاصة بك يمكن أن تعمل وفقًا لأهدافك المصممة من فضلكاستشر مهندسينا إذا اخترت الطرف الثالثاضاءات.
-
الأهمية: إذا لم تتمكن وحدة التحكم الخاصة بك من العمل بعد الانتهاءكل الاتصال. لا تحاول تفكيك وحدة التحكموإلا فإن شركتنا لن تتوقف عن تقديم خدمات ما بعد البيعخدمات.
-
تحذير: قم بتفكيك وحدة التحكم أثناء توصيلهاالقوة خطيرة، ربمايؤدي إلى صدمة كهربائيةأنت، أو تلف دائم في دائرة التحكم ومكونات وحدة التحكم.
البدء في معرفة وحدة التحكم

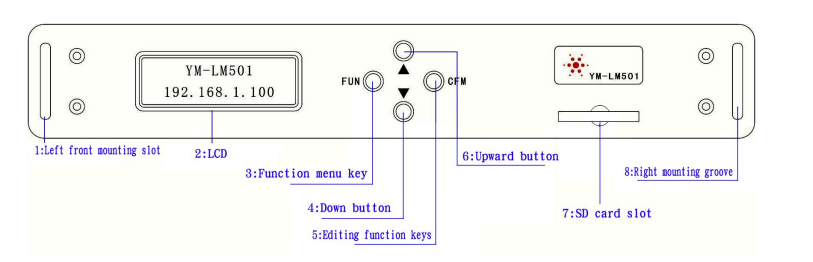

اللوحة الامامية:

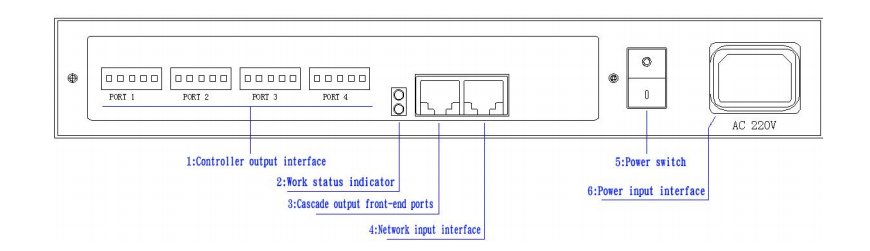

اللوحة الخلفية:
سمات:
1. إيثرنت اتصال LED تحكم؛
2. وضع التحكم: التحكم عبر الإنترنت / إيقاف التحكم؛
3. يمكن لمنفذ إخراج واحد التحكم في 512 بكسل؛
4. 4 منافذ الإخراج؛
5. منفذ التحكم المتتالي.
6. سرعة التشغيل: السرعة القصوى لا تقل عن 25 إطارًا/ ثانية؛
7. مصدر الطاقة: AC220V ± 10V 50 هرتز؛
8.EMC التصميم، مع قدرة جيدة لمكافحة التشويش.
2. وضع التحكم: التحكم عبر الإنترنت / إيقاف التحكم؛
3. يمكن لمنفذ إخراج واحد التحكم في 512 بكسل؛
4. 4 منافذ الإخراج؛
5. منفذ التحكم المتتالي.
6. سرعة التشغيل: السرعة القصوى لا تقل عن 25 إطارًا/ ثانية؛
7. مصدر الطاقة: AC220V ± 10V 50 هرتز؛
8.EMC التصميم، مع قدرة جيدة لمكافحة التشويش.

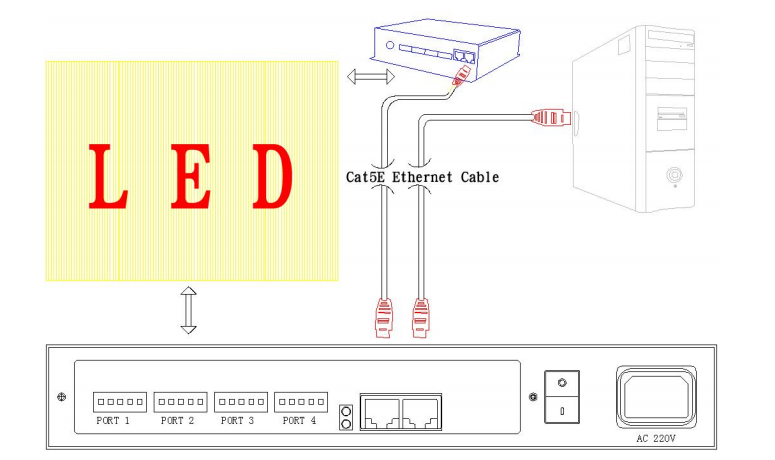

روابط:
أعدادات النظام:
الحد الأدنى لتكوين النظام:
- وحدة المعالجة المركزية: XM 266 بنتيوم؛ الذاكرة: 64 م؛ المساحة : مساحة القرص الصلب 700 ميجا .
- بطاقة الصوت: متوافقة مع Directx Sound.
- الرسومات: متوافق مع Direct3D (16 ميجابايت أو أكثر).
التكوين الموصى به:
- وحدة المعالجة المركزية: بنتيوم 400؛ الذاكرة: 128 ميجابايت؛ المساحة: 700 ميجا مساحة القرص الصلب.
- بطاقة الصوت: متوافقة مع Directx Sound.
- الرسومات: متوافق مع Direct3D (32 ميجابايت أو أكثر).
إعدادات:
(1) إعدادات سرعة التشغيل:
- اضغط على FUN للدخول إلى قائمة إعداد سرعة التشغيل؛
- اضغط على CFM للدخول إلى وضع التحرير؛
- اضغط على ▲/▼ لضبط السرعة؛ اضغط على CFM لتأكيد السرعة
- اضغط على FUN للعودة إلى الواجهة الرئيسية
(2) تعديل السطوع:
- اضغط على FUN →▲ للدخول إلى قائمة إعدادات السطوع؛
- اضغط على CFM للدخول إلى وضع التحرير؛
- اضغط على ▲/▼ لضبط السطوع؛ اضغط على CFM للتأكيد؛
- اضغط على FUN للعودة إلى الواجهة الرئيسية.
(3) تعديل الساعة:
- اضغط على FUN → ▲ → ▲ للدخول إلى قائمة ضبط الساعة؛
- اضغط على CFM للدخول إلى وضع التحرير؛
- اضغط على ▲/▼ لضبط الساعة؛ اضغط على CFM للتأكيد؛
- اضغط على FUN للعودة إلى الواجهة الرئيسية.
(4) عنوان IP:
تتكون عناوين IP من 4 أرقام عشرية (IP1.IP2.IP3.IP4)، مثل 192.168.1.1. يعد عنوان IP أحد المعلمات المهمة لوحدة التحكم، وسيتم عرضه على الواجهة الرئيسية بعد التشغيل؛
- اضغط على FUN →▲→▲ →▲ للدخول إلى قائمة إعداد عنوان IP، يظهر عنوان IP الحالي على الشاشة
- اضغط على CFM لإدخال وضع تحرير عنوان IP1؛
- اضغط على ▲/▼ لضبط عنوان IP1؛
- اضغط على CFM لتأكيد عنوان IP1، ثم أدخل وضع تحرير عنوان IP2.
- اضغط على ▲/▼ لضبط عنوان IP2؛
- اضغط على CFM لتأكيد عنوان IP2، ثم أدخل وضع تحرير عنوان IP3.
- اضغط على ▲/▼ لضبط عنوان IP3؛
- اضغط على CFM لتأكيد عنوان IP3، ثم أدخل وضع تحرير عنوان IP4.
- اضغط على ▲/▼ لضبط عنوان IP4؛
- اضغط على CFM لتأكيد عنوان IP4، وتظهر أربعة عناوين IP على الشاشة؛
- اضغط على FUN للعودة إلى الواجهة الرئيسية.
(5) عنوان MAC:
يتكون عنوان MAC من ستة أرقام ست عشرية (MAC1-MAC2-MAC3-MAC4-MAC5-MAC6)، مثل:00-e0-b1-08-07-f3؛
- اضغط على FUN →▲→▲→▲ لإدخال إعداد عنوان MAC، يظهر عنوان MAC الحالي على الشاشة؛
- اضغط على CFM للدخول إلى وضع تحرير عنوان MAC1؛
- اضغط على ▲/▼ لتعديل عنوان MAC1؛
- اضغط على CFM لتأكيد عنوان MAC1، ثم أدخل في وضع تحرير عنوان MAC2؛
- اضغط على ▲/▼ لتعديل عنوان MAC2؛
- اضغط على CFM لتأكيد عنوان MAC2، ثم أدخل في وضع تحرير عنوان MAC3؛
- اضغط على ▲/▼ لتعديل عنوان MAC3؛
- اضغط على CFM لتأكيد عنوان MAC3، ثم أدخل في وضع تحرير عنوان MAC4؛
- اضغط على ▲/▼ لتعديل عنوان MAC4؛
- اضغط على CFM لتأكيد عنوان MAC4، ثم أدخل في وضع تحرير عنوان MAC5؛
- اضغط على ▲/▼ لتعديل عنوان MAC5؛
- اضغط على CFM لتأكيد عنوان MAC5، ثم أدخل في وضع تحرير عنوان MAC6؛
- اضغط على FUN للعودة إلى الواجهة الرئيسية.
إعداد برامج المجموعة الرئيسية:
- تحتاج إلى تعيين عنوان IP لوحدة التحكم قبل أن يتمكن برنامج المجموعة الرئيسية من التواصل مع وحدة التحكم.

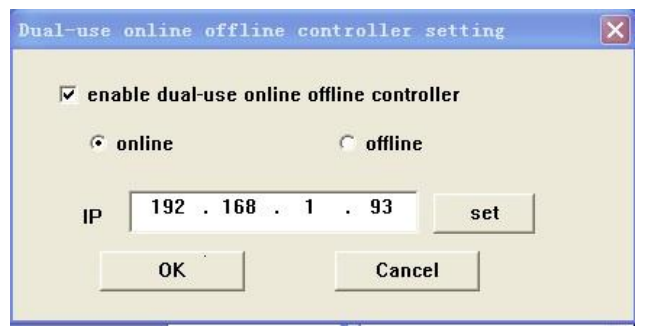

- قم بتشغيل "برنامج العرض LED" (الإصدار 2.844 أو أعلى) وحدد "o nline/offline"، كما هو موضح أدناه.
- بعد الانتهاء من تعيين عنوان IP، يمكنك تشغيل الأنماط.
إذا كنت بحاجة إلى تعليم يدوي عبر الهاتف أو الفيديو لوحدة التحكم في الكلمات، فيرجى مراسلتنا عبر البريد الإلكترونيضوء محتملبريد إلكتروني:contact@like-light.com; اتصل بـ: +86-755-23328395 وسنقدم لك برنامجًا تعليميًا كاملاً للتثبيت.
