Einführung in den HD107S IC

1. Produktübersicht:

HD107S ist eine Zweidrahtübertragungs-Dreikanal-(RGB)-Antriebssteuerschaltung und eine Lichtemissionsschaltung in einer der intelligenten externen LED-Lichtquellen. Das Produkt enthält ein Signaldekodierungsmodul, ein Datenregister, eine integrierte Konstantstromschaltung und einen RC-Oszillator. CMOS-Prozess, niedrige Spannung, geringer Stromverbrauch; 256-stufige PWM-Graustufenanpassung und 32-stufige Helligkeitsanpassung; Mithilfe des Dual-Line-Ausgabemodus, der DATA-Daten und des synchronen CLK-Signals wird die Ausgabeaktion jedes Stücks synchronisiert.

2. Hauptanwendungsgebiete:

LED-Vollfarblichtzeichenkette, LED-Vollfarbmodul, LED-Weich- und Hartlichtstreifen, LED-Leitplankenrohr, LED-Erscheinungsbild/Szenenbeleuchtung
LED-Punktlichtquelle, LED-Pixelbildschirm, LED-förmiger Bildschirm, verschiedene elektronische Produkte, Betriebslampe für elektrische Geräte.

3. Funktionsbeschreibung:

ToP SMD integriert einen hochwertigen seriellen Kaskaden-Konstantstrom-IC; 5-V-Stromversorgungsanwendung: Standardmäßig ist keine Anzeige eingeschaltet;
Die Steuerschaltung ist mit dem Chip in der SMD 5050-Komponente integriert, um einen vollständigen äußeren Pixelpunkt mit gleichmäßigem Farbtemperatureffekt und hoher Konsistenz zu bilden;
Zweidraht-Synchronsteuerung;
RGB-Dreifarb-Ausgabesteuerung, 8-Bit-Farbeinstellung (256 Stufen); 5-Bit-Helligkeitsanpassung (32 Stufen).
Drei Konstantstromantriebe, spezifische Signalselbsterkennungsfunktion;
Maximale serielle Eingangsdatenfrequenz 27 MHz;
Dual-Line-Datenübertragung, integrierte Oszillation unterstützt unterbrechungsfreien PWM-Ausgang, kann das Bild statisch halten.

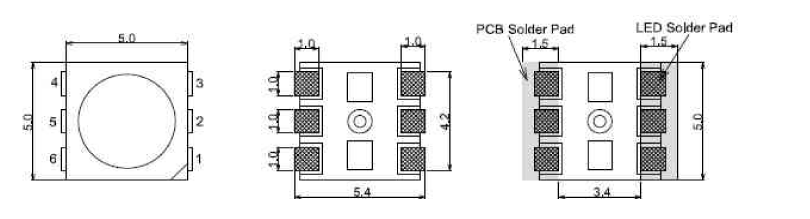

4. Mechanische Größe:

Notiz:
1. Die oben angegebenen Einheiten sind Millimeter;
2. Sofern nicht anders angegeben, beträgt die Maßtoleranz 0,1 mm.

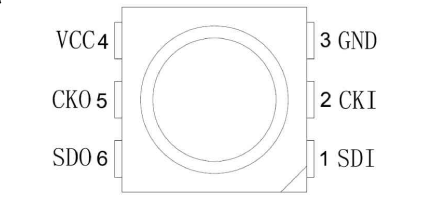

5. Siehe | Pinbild und Funktion:

Seriennummer	Symbol	Pin-Name	Bedienungsanleitung
1	SDI	Dateneingabe	Verketten Sie das Dateneingabeterminal
2	CKI	Clock-Eingang	Schließen Sie den Taktsignaleingang an
3	GND	Erdung oder negatives Ende der Stromversorgung	Minuspol
4	VCC	Positives Ende der Stromversorgung	Stromversorgung positiv
5	CKO	Taktausgang	Schließen Sie den Taktausgang in Reihe an
6	SDO	Datenausgabe	Verkettete Datenausgabe
