Einführung in den SK6812-Chip
Einführung in den SK6812-Chip
Produktübersicht:
Sk6812 ist eine intelligente extern gesteuerte LED-Lichtquelle, die einen Steuerschaltkreis und einen Lichtemissionsschaltkreis integriert. Sein Aussehen ist das gleiche wie bei einer 5050LED-Lampenperle, und jede Komponente ist ein Pixelpunkt. Das Innere des Pixels enthält eine intelligente digitale Schnittstellen-Daten-Latch-Signalformungs- und -verstärkungs-Ansteuerschaltung sowie einen hochpräzisen internen Oszillator und einen programmierbaren 12-V-Hochspannungs-Feststromsteuerteil, der dies effektiv gewährleistet
Die Farbe des Pixelpunktlichts ist sehr konsistent.
Das Datenprotokoll verwendet den Kommunikationsmodus der einzeiligen Rückkehr zum Nullcode. Nachdem das Pixel eingeschaltet und zurückgesetzt wurde, akzeptiert das DIN-Ende die vom Controller übertragenen Daten. Die zuerst gesendeten 24bt-Daten werden vom vierten Pixelpunkt extrahiert und an den Datenspeicher innerhalb des Pixelpunkts gesendet. Die verbleibenden Daten werden von der internen Formungsschaltung verstärkt und dann über den DO-Port an das nächste kaskadierte Pixel weitergeleitet. Nach jeder Übertragung eines Pixels wird das Signal um 24 Bit reduziert. Das Pixel nutzt die automatische Formungs- und Weiterleitungstechnologie, sodass die Anzahl der kaskadierten Pixel nicht durch die Signalübertragung, sondern nur durch die Signalübertragungsgeschwindigkeit begrenzt wird.
LED bietet die Vorteile von Niederspannungsantrieb, Umweltschutz und Energieeinsparung, hoher Helligkeit, großem Streuwinkel, guter Konsistenz, extrem niedrigem Stromverbrauch, extrem langer Lebensdauer und so weiter. Der Steuerkreis ist auf der LED integriert, wodurch die Schaltung einfacher, kleiner und einfacher zu installieren ist.
Die Farbe des Pixelpunktlichts ist sehr konsistent.
Das Datenprotokoll verwendet den Kommunikationsmodus der einzeiligen Rückkehr zum Nullcode. Nachdem das Pixel eingeschaltet und zurückgesetzt wurde, akzeptiert das DIN-Ende die vom Controller übertragenen Daten. Die zuerst gesendeten 24bt-Daten werden vom vierten Pixelpunkt extrahiert und an den Datenspeicher innerhalb des Pixelpunkts gesendet. Die verbleibenden Daten werden von der internen Formungsschaltung verstärkt und dann über den DO-Port an das nächste kaskadierte Pixel weitergeleitet. Nach jeder Übertragung eines Pixels wird das Signal um 24 Bit reduziert. Das Pixel nutzt die automatische Formungs- und Weiterleitungstechnologie, sodass die Anzahl der kaskadierten Pixel nicht durch die Signalübertragung, sondern nur durch die Signalübertragungsgeschwindigkeit begrenzt wird.
LED bietet die Vorteile von Niederspannungsantrieb, Umweltschutz und Energieeinsparung, hoher Helligkeit, großem Streuwinkel, guter Konsistenz, extrem niedrigem Stromverbrauch, extrem langer Lebensdauer und so weiter. Der Steuerkreis ist auf der LED integriert, wodurch die Schaltung einfacher, kleiner und einfacher zu installieren ist.
Hauptmerkmal:
1. Intelligenter Rückwärtsverbindungsschutz, Stromrückwärtsverbindung beschädigt den IC nicht.
2.IC-Steuerkreis und LED-Punktlichtquelle teilen sich eine Stromversorgung.
3. Die Steuerschaltung ist mit dem RGB-Chip in einer 5050-Gehäusekomponente integriert, um ein vollständiges externes Steuerpixel zu bilden.
4. Eingebaute Signalformungsschaltung, jedes Pixel empfängt das Signal nach der Wellenformungsausgabe, um sicherzustellen, dass sich die Leitungswellenformverzerrung nicht ansammelt.
5. Integrierte Power-On-Reset- und Power-Off-Reset-Schaltkreise.
6. Die drei Primärfarben jedes Pixels können eine Anzeigehelligkeit von 256 erreichen, 16777216 Farben der vollständigen Echtfarbenanzeige vervollständigen, die Scanfrequenz beträgt nicht weniger als 400 Hz/5. Serieller Anschluss, über eine Signalleitung zur Vervollständigung des Datenempfangs und der Dekodierung,
7. Es ist nicht erforderlich, einen Schaltkreis hinzuzufügen, wenn die Übertragungsentfernung zwischen zwei beliebigen Punkten 5 Meter nicht überschreitet.
8. Wenn die Bildwiederholfrequenz 30 Bilder pro Sekunde beträgt, beträgt die Anzahl der Kaskaden nicht weniger als 1024.
9. Datenübertragungsgeschwindigkeit bis zu 800 Kbit/s.
10. Die Lichtfarbe ist äußerst gleichmäßig und kostengünstig.
2.IC-Steuerkreis und LED-Punktlichtquelle teilen sich eine Stromversorgung.
3. Die Steuerschaltung ist mit dem RGB-Chip in einer 5050-Gehäusekomponente integriert, um ein vollständiges externes Steuerpixel zu bilden.
4. Eingebaute Signalformungsschaltung, jedes Pixel empfängt das Signal nach der Wellenformungsausgabe, um sicherzustellen, dass sich die Leitungswellenformverzerrung nicht ansammelt.
5. Integrierte Power-On-Reset- und Power-Off-Reset-Schaltkreise.
6. Die drei Primärfarben jedes Pixels können eine Anzeigehelligkeit von 256 erreichen, 16777216 Farben der vollständigen Echtfarbenanzeige vervollständigen, die Scanfrequenz beträgt nicht weniger als 400 Hz/5. Serieller Anschluss, über eine Signalleitung zur Vervollständigung des Datenempfangs und der Dekodierung,
7. Es ist nicht erforderlich, einen Schaltkreis hinzuzufügen, wenn die Übertragungsentfernung zwischen zwei beliebigen Punkten 5 Meter nicht überschreitet.
8. Wenn die Bildwiederholfrequenz 30 Bilder pro Sekunde beträgt, beträgt die Anzahl der Kaskaden nicht weniger als 1024.
9. Datenübertragungsgeschwindigkeit bis zu 800 Kbit/s.
10. Die Lichtfarbe ist äußerst gleichmäßig und kostengünstig.
Hauptanwendungsgebiet:
●LED-Vollfarblichtzeichenkette, LED-Vollfarbmodul, LED-Vollfarb-Softlichtstreifen, LED-Leitplankenrohr
●LED-Punktlichtquelle, LED-Pixelbildschirm, LED-förmiger Bildschirm, verschiedene elektronische Produkte, Betriebslampe für elektrische Geräte.
●LED-Punktlichtquelle, LED-Pixelbildschirm, LED-förmiger Bildschirm, verschiedene elektronische Produkte, Betriebslampe für elektrische Geräte.

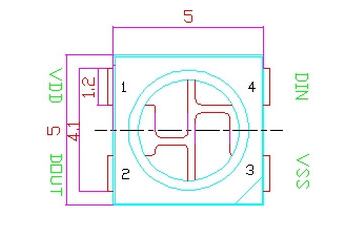

Mechanische Abmessung (Einheit mm):

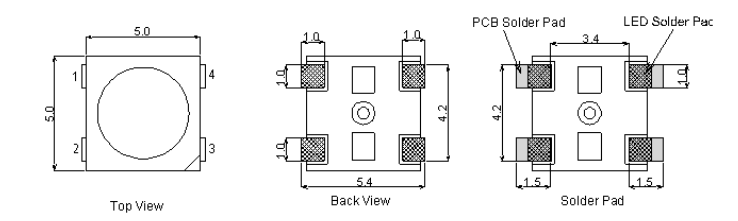

Mechanische Abmessungen und Stiftzeichnung (Einheit mm):
Pin-Funktion:
| Seriennummer | Symbol | Pin-Name | Bedienungsanleitung |
| 1 | VDD | Energiequelle | Versorgungsstift |
| 2 | DOUT | Datenausgabe | Steuerdatensignalausgang |
| 3 | VSS | Zu | Signalerdung und Leistungserdung |
| 4 | LÄRM | Dateneingabe | Steuerdatensignaleingang |
LED-charakteristische Parameter:
| Farbe | Modell-Nr | Wellenlänge nm | Helligkeit mcd | Spannung V |
| Blau | 13CBAUP | 465-467 | 180-200 | 3,0-3,4 |
| Grün | 13CGAUP | 522-525 | 660-720 | 3,0-3,4 |
| Rot | 10R1MUX | 620-625 | 390-420 | 2,0-2,2 |
Typische Anwendungsschaltung:
Wenn Sie nicht sicher sind, welcher IC für Ihr Projekt am besten geeignet ist oder Hilfe bei der Layoutkonfiguration benötigen, rufen Sie uns bitte anWIELICHT:+86-755-23328395, E-Mail:contact@like-light.com.Wir können Ihnen umfassende Design- und Fertigungsdienstleistungen anbieten, um Ihren spezifischen Bedürfnissen und Anforderungen gerecht zu werden.
