Spécification du contrôleur MR-A18A V1.2
Spécification du contrôleur MR-A18A V1.2
Aperçu des fonctions
I. Caractéristiques du système :
1. Contrôle des gris de 32 à 65 536 degrés, qui peut restaurer la couleur et les détails réels de l'image ;
2. Prend en charge le protocole Art-net, basé sur le protocole de contrôle Ethernet, réalisant le contrôle de l'éclairage.
3. Contrôlez individuellement la luminosité par couleur : Rouge/Vert/Bleu, ajustez précisément la balance des blancs, plus simple et plus efficace.
4. Algorithme précis de correction gamma. Il se conforme mieux aux caractéristiques photographiques visuelles du corps humain, et la couleur d'affichage est plus suffisante et plus riche, de manière à refléter parfaitement l'animation ou les effets vidéo du concepteur.
5. Prend en charge une fréquence de 120 images au maximum, pour garantir les demandes d'affichage HD et d'affichage 3D de l'image.
6. Interface Ethernet adoptée et protocole réseau UDP, pour garantir une transmission stable, la distance de transmission maximale est de 100 m.
7. Le module d'affichage LCD affiche en temps opportun les paramètres et l'état du contrôleur.
8. La sortie du contrôleur est compatible avec le double modèle : signal de niveau TTL et signal différentiel.
9. Il peut contrôler de nombreuses puces IC, vous pouvez modifier le modèle IC contrôlé, la fréquence d'horloge, le rapport cyclique, l'échelle de gris et d'autres paramètres dans les paramètres du logiciel.
10. Double interface réseau, peut réaliser la cascade du contrôleur, l'état de connexion peut être automatiquement détecté par le contrôleur et directement affiché par le logiciel.
11. Sortie 8 ports, chaque port n'a aucune restriction sur la charge de pixels, qui peut être testée par les clients en fonction des caractéristiques de la puce IC.
12. Auto-adaptation 1000M /100M, ou réglage forcé 100M, pour garantir la stabilité des grands projets.
II. Concept design:
1. 1000 méga et 100 méga en option pour adapter différents plans de projet.
2. Le système est une redondance unique bidirectionnelle, doublant la stabilité.
3. Quatre couleurs ont un algorithme indépendant : économie d'énergie et couleurs pures respectueuses de l'environnement.
4. Bon s'applique à divers types d'écrans de forme fantaisie, multi-écrans, écrans de construction, écrans de pixels LED et autres applications complexes.
5. Ajout d'un module de conversion de fibre optique, le système de contrôle prend en charge la transmission du signal par fibre optique.
6. Prend en charge la transmission du signal du réseau sans fil et de la connexion par pont sans fil.
7. Prend en charge toutes les principales puces de pilote LED du marché, telles que MBI6020, MBI6021, MBI6024, MBI6030, LPD6803, LPD8806, LPD1886, TM1803, TM1804, TM1829, TM1812, TLS3001, TLS3008, MY9221, MY9231, 01, WS2811, SM16716 , BS0815, BS0901, BS0902, UCS8903, UCS3903, TI5971, GW6201, GW6202, GW62052 et etc.
Spécifications du contrôleur et paramètres de base
I. Apparence du contrôleur :

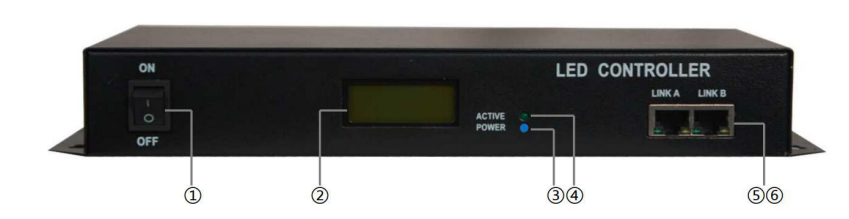

Vue avant du MR-A18A

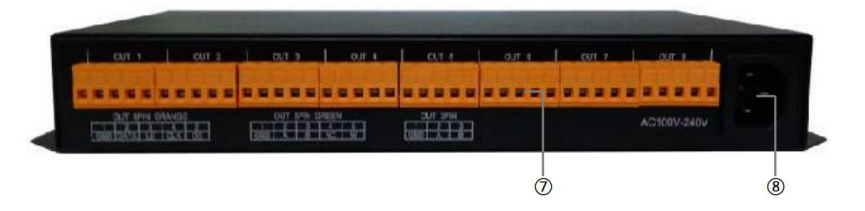

Vue arrière du MR-A18A
- ① Interrupteur d'alimentation
- ② Écran d'affichage LCD
- ③ voyant d'alimentation/communication
- ④voyant indicateur d'état de fonctionnement
- ⑤⑥interface réseau auto-adaptative
- ⑦Interface de sortie
- ⑧ Interface d'alimentation
II. Définition de l'interface de sortie
MR-A18A dispose de 8 interfaces de terminal à 5 broches pour une sortie unique.

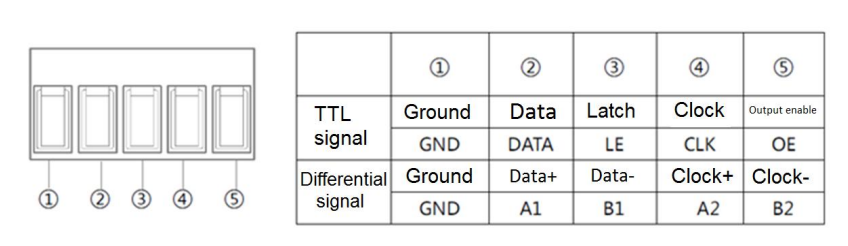

Interface terminal 5PIN afin de trier de gauche à droite, comme indiqué ci-dessous :
Remarque : MR-A18A est compatible avec la sortie de signal TTL et la sortie de signal différentiel.
III. Vue tridimensionnelle du contrôleur

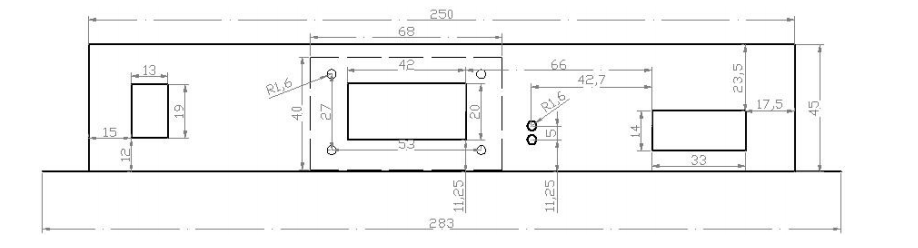

Vue de face:

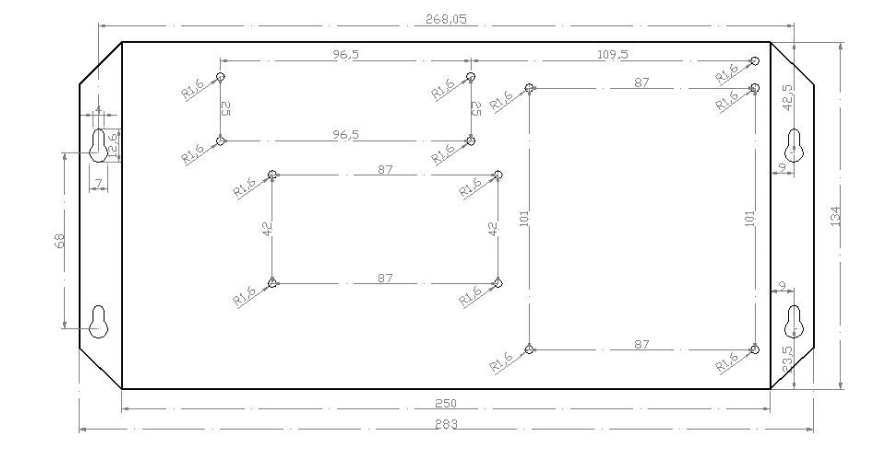

Vue de dessus :

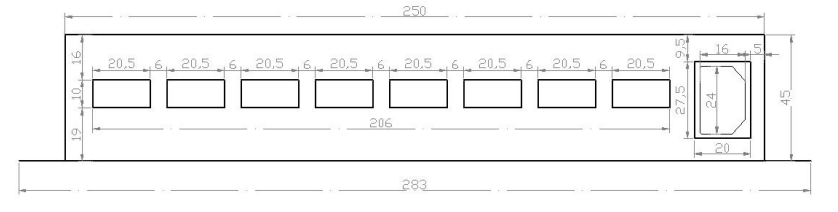

Vue arrière:
Remarque : Toutes les unités de dimension ci-dessus sont en millimètres (mm).

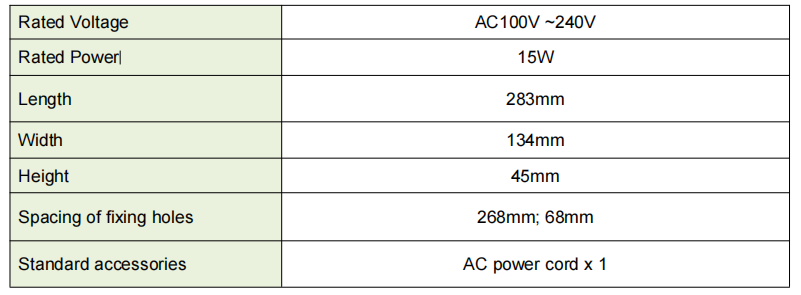

IV. Paramètre de base
Applications d'installation du contrôleur
1. Mode en ligne (connecté à l'ordinateur)

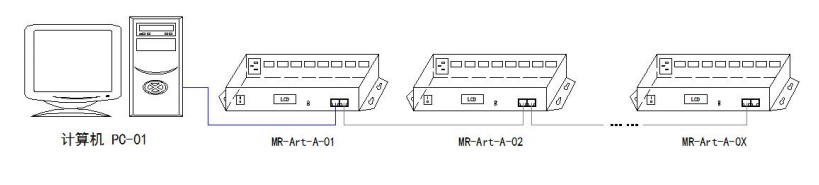

Le contrôleur MR-A18A se connecte au port Ethernet de l'ordinateur, comme indiqué ci-dessous :

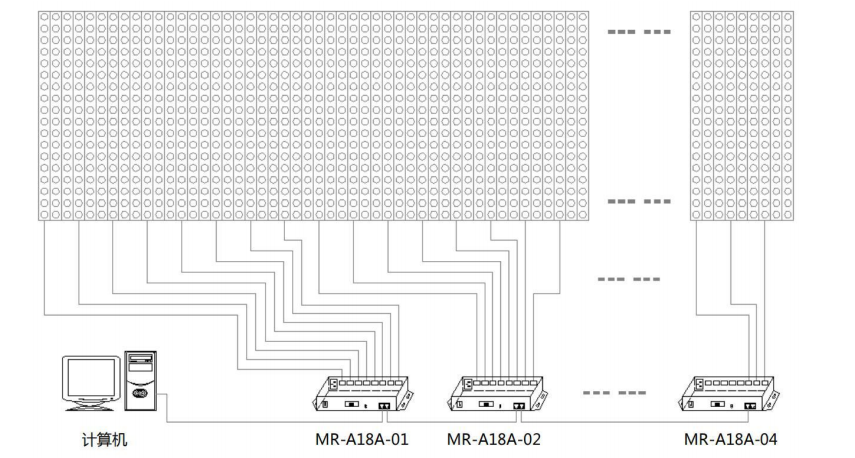

2. Description du cas d'ingénierie et diagramme schématique
Par exemple, un écran matriciel de 96 × 18 points réalisé avec une lumière LED ponctuelle, utilisez le contrôleur MR-A18A,
largeur 96 points, hauteur 18 points, le câblage est disposé en type S vertical,
chaque port de sortie contrôle 3 lignes de lumière LED, nécessite totalement 32 interfaces SPI, comme indiqué ci-dessous :
Points d'attention
I. Notes d'application sur paires torsadées Cat.5e
568B : orange-blanc/orange/vert-blanc/bleu/bleu-blanc/vert/marron-blanc/marron.
568A : vert-blanc/vert/orange-blanc/bleu/bleu-blanc/orange/marron-blanc/marron.
Il est préférable d'utiliser un câble croisé entre ces trois appareils : le contrôleur et le contrôleur principal hors ligne et le commutateur, c'est-à-dire qu'une extrémité est 568B, l'autre extrémité est 568A. doit utiliser une ligne droite pour tout équipement ci-dessus connecté à l'ordinateur, c'est-à-dire les deux extrémités 568B ou 568A. Ne définissez pas la séquence de la ligne droite.
II. Fil et méthode de connexion des lumières au contrôleur
1. Si la distance entre le port de sortie du contrôleur et la lampe est trop grande, il est recommandé d'utiliser une connexion par câble blindé de niveau supérieur à celui de Cat.5e. La meilleure méthode de connexion est :
Orange-DONNÉES ; Vert-CLK ; Autre connexion à GND (terre)
2. N'utilisez pas les deux fils entrelacés pour recevoir le signal, comme l'orange et l'orange blanc, connectez-vous aux DONNEES en même temps.
III. Le contrôleur se connecte aux points d'application au sol
Le contrôleur MR-A18A a adopté un boîtier métallique, la tension nominale est de 100 V à 240 V CA, vous devez donc vous assurer que le dispositif de contrôle et son boîtier extérieur en métal sont efficacement mis à la terre.
De plus, il y a une surface de contact métallique exposée sur l'interface de sortie du contrôleur. Par conséquent, conformément aux exigences des réglementations de sécurité, pour garantir une utilisation sûre de l'opérateur, le signal GND de l'interface de sortie doit être efficacement mis à la terre.
Si vous avez besoin d'un enseignement manuel par téléphone ou vidéo du contrôleur de mots, veuillez nous envoyer un e-mailCOMME LUMIÈREe-mail:contact@like-light.com; Appelez : +86-755-23328395 et nous vous fournirons un didacticiel d'installation complet.
