Paramètres de la puce SM16703
Paramètres de la puce SM16703
résumer
SM16703PB est une puce de contrôle d'entraînement LED à trois canaux à transmission monofilaire, utilisant le protocole de données SID de retour à code zéro à un seul fil.
OUT Le courant de sortie par défaut du port R/G/B est de 16 mA. Les composants périphériques de la puce sont peu nombreux, simples et fiables.
OUT Le courant de sortie par défaut du port R/G/B est de 16 mA. Les composants périphériques de la puce sont peu nombreux, simples et fiables.
particularité
- 1. Pince d'alimentation intégrée, prend en charge la tension d'alimentation d'entrée 5-24 V ;
- 2.OUT R/G/B Valeur de courant Constant La valeur par défaut est 16mA;
- 3.OUT R/G/B Mise sous tension Par défaut : Désactivé ;
- 4. Le port OUT R/G/B peut résister à 26 V ;
- 5. Niveau de gris de sortie R/G/B : 256 ;
- 6. La même image est le nouveau drame de synchronisation des données de l'émission ;
- 7. Adopter le protocole de données SID à code de retour à zéro sur une seule ligne ;
- 8. transmission en cascade de données, forte capacité anti-interférence ;
- 9. Taux de transmission du signal : 800 Kbps ;
- 10. Formulaire de colis : SOP8.
Champ d'application
1. Applications d'éclairage : les puces de pilote LED peuvent être utilisées pour les systèmes d'éclairage intérieurs et extérieurs, tels que les lampes, les ceintures de lampes, l'éclairage paysager, etc. En contrôlant la luminosité, la couleur et les effets d'animation de la LED, une riche variété d'effets d'éclairage peut être réalisé pour améliorer l’atmosphère spatiale et les effets visuels.
2. Application d'affichage : la puce pilote de couleur LED peut être utilisée pour l'affichage LED, la télévision grand écran, l'affichage couleur intérieur et extérieur et d'autres scènes. Grâce au contrôle des LED, l'effet d'affichage d'une luminosité élevée, d'un contraste élevé et d'une saturation des couleurs élevée peut être obtenu pour répondre aux besoins de différents scénarios d'application pour les effets d'affichage.
3. application décorative : la puce de pilote de couleur LED peut être appliquée à la façade du bâtiment, à la décoration intérieure, au caisson lumineux publicitaire commercial, au fond de scène et à d'autres domaines décoratifs. En contrôlant la luminosité, la couleur, le scintillement et le mode de changement de la LED, vous pouvez créer un effet décoratif riche et attirer l'attention des gens.
4. Applications d'éclairage automobile : les puces de pilote fantôme LED peuvent être appliquées aux phares automobiles, feux arrière, clignotants, rétroéclairages de tableau de bord et autres scènes. Grâce au contrôle de la LED, une luminosité élevée, une visibilité élevée et une variété de couleurs d'éclairage automobile peuvent être obtenues, améliorant ainsi la sécurité et l'esthétique du véhicule.
2. Application d'affichage : la puce pilote de couleur LED peut être utilisée pour l'affichage LED, la télévision grand écran, l'affichage couleur intérieur et extérieur et d'autres scènes. Grâce au contrôle des LED, l'effet d'affichage d'une luminosité élevée, d'un contraste élevé et d'une saturation des couleurs élevée peut être obtenu pour répondre aux besoins de différents scénarios d'application pour les effets d'affichage.
3. application décorative : la puce de pilote de couleur LED peut être appliquée à la façade du bâtiment, à la décoration intérieure, au caisson lumineux publicitaire commercial, au fond de scène et à d'autres domaines décoratifs. En contrôlant la luminosité, la couleur, le scintillement et le mode de changement de la LED, vous pouvez créer un effet décoratif riche et attirer l'attention des gens.
4. Applications d'éclairage automobile : les puces de pilote fantôme LED peuvent être appliquées aux phares automobiles, feux arrière, clignotants, rétroéclairages de tableau de bord et autres scènes. Grâce au contrôle de la LED, une luminosité élevée, une visibilité élevée et une variété de couleurs d'éclairage automobile peuvent être obtenues, améliorant ainsi la sécurité et l'esthétique du véhicule.

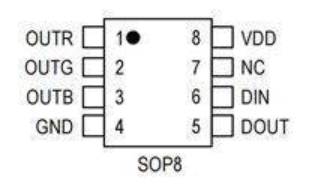

Plan d'épinglage
Spécification des broches
| IDENTIFIANT | nom | Fonctionnalité |
| 1 | OUTR | Port d'entraînement à courant constant |
| 2 | SORTIE | Port d'entraînement à courant constant |
| 3 | SORTIE | Port d'entraînement à courant constant |
| 4 | GND | Borne de terre |
| 5 | DOUT | Sortie de signal en cascade |
| 6 | VACARME | Entrée de signal |
| 7 | NC | Pendant (l'utilisateur ne peut pas se connecter à GND ou VDD) |
| 8 | VDD | Borne d'alimentation |
