Pourquoi les lumières LED devraient-elles ajouter de la résistance
Pourquoi les lumières LED devraient-elles ajouter de la résistance ?
La lampe LED plus la résistance sert principalement à limiter le courant, à protéger les perles de la lampe contre la brûlure par un courant trop élevé . Les perles de lampe LED ont une plage de tension de fonctionnement, si au-delà de cette plage, le courant est trop important, cela peut endommager les perles de lampe LED. En connectant une résistance en série, la taille du courant peut être limitée pour garantir que la perle de la lampe LED fonctionne dans la plage de tension et de courant sûre .
De plus, si le produit de la tension et du courant à l'intersection de la courbe caractéristique de la LED est supérieur à la puissance que peut supporter la diode, une résistance 2 est également nécessaire. Cependant, si l’alimentation est à courant constant, vous ne pouvez pas utiliser la résistance .
En bref, la résistance joue un rôle très important dans le circuit de la lampe LED, qui peut non seulement protéger les perles de la lampe LED, mais également assurer le fonctionnement stable des perles de la lampe LED. Par conséquent, lors de la conception et de l’utilisation de circuits de lampes LED, une sélection et une configuration raisonnables de la résistance sont cruciales .
De plus, si le produit de la tension et du courant à l'intersection de la courbe caractéristique de la LED est supérieur à la puissance que peut supporter la diode, une résistance 2 est également nécessaire. Cependant, si l’alimentation est à courant constant, vous ne pouvez pas utiliser la résistance .
En bref, la résistance joue un rôle très important dans le circuit de la lampe LED, qui peut non seulement protéger les perles de la lampe LED, mais également assurer le fonctionnement stable des perles de la lampe LED. Par conséquent, lors de la conception et de l’utilisation de circuits de lampes LED, une sélection et une configuration raisonnables de la résistance sont cruciales .
Quel est le rôle de la résistance dans le circuit des lampes LED ?
- 1. Limitation de courant : protégez les perles de la lampe LED contre la brûlure par un courant trop élevé et assurez-vous que les perles de la lampe LED fonctionnent dans la plage de tension et de courant sûre .
- 2. Diviseur de tension : lorsque plusieurs résistances sont en série, chaque résistance partagera une partie de la tension, de sorte que la tension dans tout le circuit soit dispersée, ainsi que l'effet du diviseur de tension .
- 3. Augmenter la stabilité du circuit : la résistance a une certaine capacité thermique, qui peut absorber l'énergie de fluctuation anormale dans le circuit et rendre le circuit plus stable .
En résumé, la résistance joue non seulement le rôle de limitation de courant et de division de tension dans le circuit de la lampe LED, mais augmente également la stabilité du circuit et protège le fonctionnement normal de la perle de la lampe LED et de l'ensemble du circuit .
Comment choisir la bonne résistance pour protéger les perles des lampes LED ?
- Déterminer les paramètres LED :
Comprenez d’abord la tension de fonctionnement nominale et le courant de la perle de lampe LED.
- Calculer la résistance :
Utilisez la loi d'Ohm (V = IR) pour calculer la valeur de résistance requise. Valeur de résistance = (tension d'alimentation - tension directe de la LED)/courant nominal de la LED.
- Considérons la puissance de résistance :
La puissance de la résistance doit être supérieure au produit de la tension et du courant pour éviter toute surchauffe. Sélectionnez une résistance avec une puissance légèrement supérieure à la valeur calculée.
- Sélectionnez le type de résistance :
Les résistances patch sont souvent utilisées avec des perles LED et sont faciles à intégrer sur le circuit imprimé.
- Assurer la précision et la fiabilité de la résistance :
Sélectionnez une résistance avec une haute précision et une bonne fiabilité pour assurer la stabilité du circuit et la sécurité des perles de la lampe LED

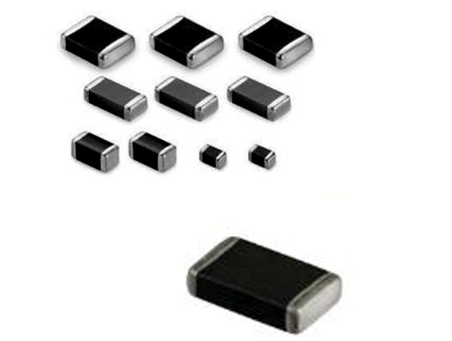

Quels sont les avantages de la résistance patch ?
1. Petite taille, poids léger : la résistance SMT est montée en surface, ce qui permet d'économiser de l'espace, rendant le circuit plus compact et facile à stocker et à transporter .
2. Haute précision et bonne stabilité : la précision de la résistance des puces peut atteindre 0,01 %, etc., pour garantir la stabilité et la fiabilité du circuit, ainsi que des performances stables dans une variété d'environnements difficiles .
3. Bonne dissipation thermique : la résistance du patch est petite, la zone de dissipation thermique est relativement grande, les performances de dissipation thermique sont bonnes, adaptées aux circuits haute puissance .
4. Installation et maintenance faciles : la résistance patch peut être directement soudée à la surface du circuit imprimé, remplacement pratique et adaptée au soudage par refusion et au brasage à la vague .
5. Caractéristiques haute fréquence supérieures : la structure et le matériau de la résistance de la puce lui confèrent de bonnes caractéristiques haute fréquence, ce qui convient aux circuits haute fréquence.
2. Haute précision et bonne stabilité : la précision de la résistance des puces peut atteindre 0,01 %, etc., pour garantir la stabilité et la fiabilité du circuit, ainsi que des performances stables dans une variété d'environnements difficiles .
3. Bonne dissipation thermique : la résistance du patch est petite, la zone de dissipation thermique est relativement grande, les performances de dissipation thermique sont bonnes, adaptées aux circuits haute puissance .
4. Installation et maintenance faciles : la résistance patch peut être directement soudée à la surface du circuit imprimé, remplacement pratique et adaptée au soudage par refusion et au brasage à la vague .
5. Caractéristiques haute fréquence supérieures : la structure et le matériau de la résistance de la puce lui confèrent de bonnes caractéristiques haute fréquence, ce qui convient aux circuits haute fréquence.
