Сколько DMX-светильников 36 Вт / 24 В подключать к одной линии?
Планируете фасадную линию 24 В с DMX? Начните с номинальной таблицы по 36 Вт на прибор, затем попросите проверить реальные кабельные трассы. Пока ток и соединения точной SKU не подтверждены, используйте расчет только для бюджета.
Ответ за 30 секунд
- Для кого: Покупателям и интеграторам фасадного света, координирующим количество, питание и DMX.
- Опубликованная конфигурация: Для L-W-10036-DMX указаны 36 Вт, DC24V, RGB и DMX512; варианты 15°/30°/45° и IP65/IP66.
- Стоп до заказа: Не фиксируйте блок питания, сечение кабеля и количество без подтверждения SKU, тока, трасс и защиты.
Отправьте фасадный чертеж с количеством на ветвь, шагом и длиной кабеля для расчета по SKU и предложения.
Сначала задайте эффект на стене
Страница указывает RGB, DMX512 и углы 15°, 30° и 45°. Узкий угол концентрирует свет, широкий охватывает большую область; равномерность также зависит от расстояния и наведения.
Отметьте расстояние до стены и требуемую ширину на фасадном виде. Угол меняет пятно света, поэтому одного количества приборов недостаточно для вывода о равномерности.
Запрашивайте одну подтвержденную комбинацию
На странице указаны 36 Вт, DC24V, RGB и DMX512, а также варианты угла и IP. Перечень опций не является матрицей совместимости: каждая позиция должна содержать точную модель и варианты.
Сгруппируйте места по среде и доступу для обслуживания. Сверьте SKU с чертежом; не считайте все опции совместимыми автоматически.
Используйте 36 Вт / 24 В как номинальную проверку
Номинальный ток равен мощности, деленной на напряжение: 36/24 = 1,5 А на прибор. Десять приборов дают 360 Вт или 15 А номинально, без запаса, потерь и падения напряжения.
Запишите количество и длину каждой ветви и запросите расчет для точной SKU. Без этих данных 15 А годятся только для бюджета, но не выбора блока питания.
Разделяйте питание и линию данных DMX
DMX512 описывает управление, а не питание. Страница подтверждает DMX, но не указывает каналы, правила адресации, максимальную цепочку или распиновку.
Отдельно обозначьте ветви 24 В, направление данных, контроллер и номера приборов. Запросите схему точной SKU; при сомнениях в разъемах проверьте образец.
Оцените номинальную нагрузку и запросите проверку цепи
Для предложения отправьте количество по ветвям, самую длинную трассу, точки питания и SKU. Запросите схему питания и кабелей; не переводите эти токи напрямую в сечение кабеля или номинал автомата.
Прямой расчет по опубликованным значениям при условии одной версии 36 Вт/24 В. Реальный ток, запас, кабель, разъемы и температура не учтены.
Пример планирования: 36 Вт и 24 В на прибор; запас, потери и падение не включены.
-
1
Номинальная мощность
36 ВтНоминальный ток при 24 В
36/24 = 1,5 А -
10
Номинальная мощность
360 ВтНоминальный ток при 24 В
360/24 = 15 А -
20
Номинальная мощность
720 ВтНоминальный ток при 24 В
720/24 = 30 А
Матрица выбора
| Если проект требует | Выберите направление |
|---|---|
| Узкий акцент | Сравните 15° при реальном отступе и проверьте образцом. |
| Широкая засветка | Сравните 30°/45° с шагом и равномерностью. |
| Только бюджет | Используйте номинальный расчет с оговоренными исключениями. |
| Заказ скоро | Получите ток SKU, рекомендации питания и схему. |
| Разные зоны | Подтвердите IP и соединения для каждого места. |
| Сложный доступ | Включите запас и замену в системную цену. |
Подготовьте спецификацию фасада для L-W-10036-DMX
Модель позволяет вместе обсудить цвет, оптику и распределение 24 В. Страница не дает полных ограничений по току и проводке для всех вариантов, поэтому расчет не заменяет рабочий проект.
Отправьте количество, шаг, длину трассы, отступ, угол и среду. Запросите SKU, матрицу, чертеж, BOM, питание/кабель, образец, приемку, полную цену, запас и срок.
| Параметр | Опубликованное значение |
|---|---|
| Модель | L-W-10036-DMX |
| Мощность / вход | 36 Вт / DC24V |
| Управление / цвет | RGB / DMX512 |
| Углы | 15°, 30°, 45° |
| Защита | Варианты IP65 / IP66 |

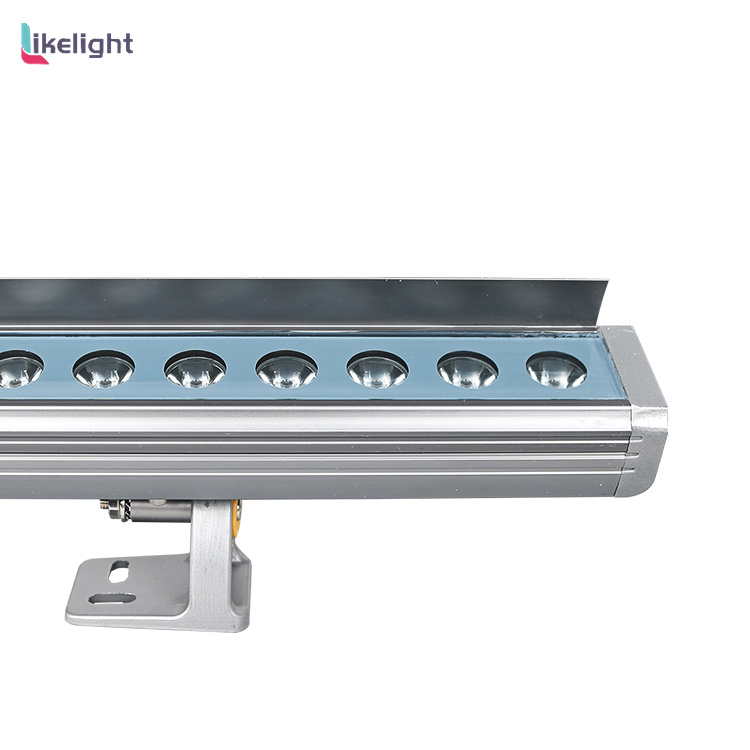

| Корпус | Алюминий; регулируемый кронштейн |
Доступ и среда меняют стоимость системы
Страница перечисляет IP65/IP66, алюминиевый корпус и регулируемый кронштейн. Степень защиты светильника не подтверждает защиту разъемов и монтажных коробок.
Для труднодоступных мест включите запасные приборы и трудозатраты на замену в BOM. Укажите защиту каждой соединительной детали отдельно.
Что должно быть в полезном предложении
- 01SKU и матрица: модель, мощность, напряжение, угол и IP по каждой позиции.
- 02Чертежи и BOM: места, ветви, силовые/сигнальные кабели и аксессуары.
- 03Проверка и коммерция: образец, приемка, полная стоимость, запас и срок.
Сопоставьте конфигурацию с монтажным чертежом, прежде чем сравнивать только цену прибора.
Частые вопросы
15°, 30° или 45°?
Сравните расстояние и покрытие и проверьте образцом; универсальный шаг на странице не задан.
Означают ли 15 А, что нужен блок питания 15 А?
Нет. Это номинальный расчет для десяти приборов; запас, ток, потери и ветви зависят от SKU и трассы.
Шаблон запроса
Просим рассчитать L-W-10036-DMX по чертежу: ___ шт. на ветвь, шаг ___, максимальная трасса ___ м, отступ ___ м; угол ___, IP ___, DMX/контроллер ___. Нужны SKU, схема, BOM, питание/кабель, образец и приемка, полная цена, запас и срок.
