Datos de respaldo WS2813 frente a potencia DC5V: guía de 144 LEDs/m
La línea de respaldo puede mantener la animación tras un fallo de datos, pero no corrige la caída de tensión ni una rama sin alimentación. Esta guía separa ambos riesgos en la tira LIKELIGHT WS2813.
El respaldo resuelve datos, no alimentación
La ruta de respaldo WS2813 puede mantener los píxeles posteriores cuando se interrumpe la ruta normal en un punto compatible. No recupera un conductor DC5V, referencia común, conector o fuente perdidos.
Dibuje por separado datos normales, respaldo, retorno y zonas de potencia. Ensaye una interrupción de datos y, aparte, una rama desconectada o con baja tensión.
144 LEDs/m define densidad y trabajo de direccionamiento
La densidad publicada da 1000mm ÷ 144 = 6,94mm de paso nominal. Favorece la continuidad cercana, pero el difusor, la reflectancia y la distancia siguen decidiendo el resultado.
Más densidad implica más posiciones que mapear. Cierre orden de píxeles, orden de color, compatibilidad y orientación inicial antes de mecanizar perfiles.
En DC5V, la corriente domina el recorrido
La potencia publicada es 43,2W/m a DC5V: 43,2W ÷ 5V = 8,64A/m. Cinco metros representan 216W y 43,2A, no una aprobación de alimentación por un extremo.
La demanda real cambia con colores, brillo, animación y eficiencia. Divida instalaciones grandes en ramas documentadas para limitar fallos y mantenimiento.
La caída sigue corriente × resistencia. Confirme conductor, cobre, conectores e inyecciones midiendo DC5V al final durante la escena aceptada más exigente.
Documente ambos conductores de datos
Controlador y arnés deben admitir la topología WS2813 normal y de respaldo. Registre sentido, pinout, referencia común, salidas y uniones entre tramos.
Pruebe arranque, recuperación, cambios de cuadro y corte intencionado de datos. El respaldo no sustituye salidas de reserva, uniones accesibles ni un informe de puesta en marcha.
PCB de 12mm, color e IP30 fijan límites
Se publican PCB de 12mm negro o blanco, haz de 120° e IP30. El PCB debe caber en perfil y conectores; el negro se integra en estructuras oscuras y el blanco en cavidades claras.
IP30 corresponde a interior protegido, no a humedad expuesta. Mantenga ventilación, servicio, curvas y alivio de cable dentro del conjunto aprobado.
Tabla de fiabilidad WS2813
| Condición | Decisión requerida |
|---|---|
| Interrupción de datos | Verificar recuperación posterior por la ruta de respaldo. |
| Pérdida de una rama DC5V | La zona se apagará; el respaldo no restaura potencia. |
| Línea vista de cerca | Evaluar 6,94mm con el difusor final. |
| Comparación de cinco metros | Usar 216W y 43,2A para zonificar, no para una sola entrada. |
| Perfil oscuro o claro | Elegir PCB negro o blanco con la cavidad real. |
| Exterior sin protección | Rechazar IP30 o confirmar otro conjunto protegido. |
Caso LIKELIGHT: probar respaldo y potencia juntos

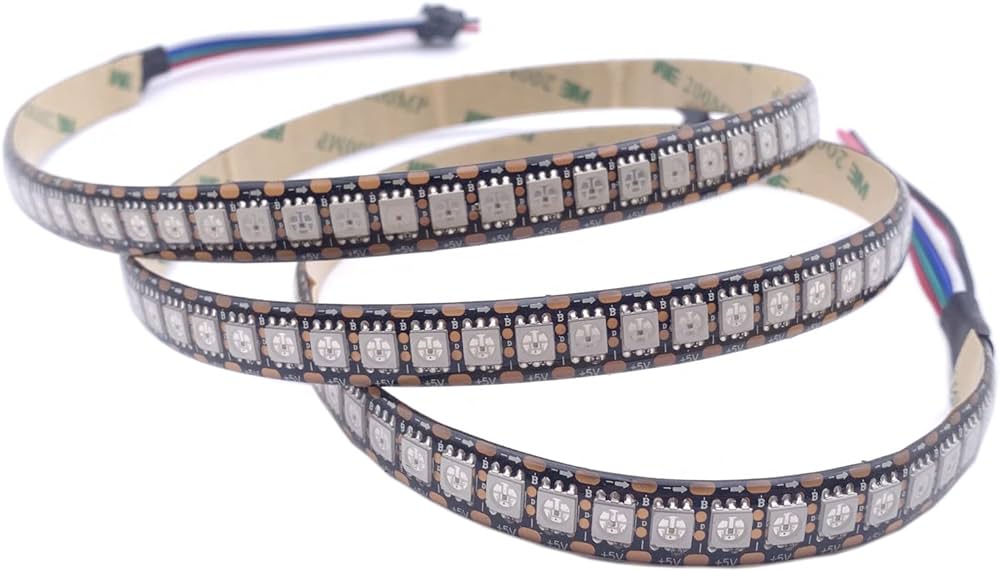

LIKELIGHT L-S-WS2813-100144 publica WS2813, DC5V, 144 LEDs/m, 43,2W/m, PCB de 12mm negro o blanco, 120°, longitud estándar de 1m e IP30.
Encaja en efectos interiores densos si se validan por separado apariencia, recuperación de datos y zonas DC5V. El informe de muestra debe gobernar producción y aceptación.
| Modelo | L-S-WS2813-100144 |
|---|---|
| Control/tensión | WS2813 con respaldo; DC5V |
| Densidad/paso | 144 LEDs/m; 6,94mm nominales |
| Potencia | 43,2W/m; 8,64A/m nominales |
| PCB/óptica | 12mm negro o blanco; 120° |
| Longitud/protección | 1m estándar; IP30 |
Datos antes de cotizar
- Longitud total y zonas
- Distancia, difusor y animación
- Controlador, salidas y mapa
- Fuentes DC5V, cables e inyecciones
- Color PCB, perfil, conectores y acceso
- Escenas de muestra, cantidad y plazo
Estos datos unen objetivo visual, mapa, ensayo de respaldo y zonas DC5V en un sistema instalable, sin tratar una bobina como instalación completa.
Preguntas frecuentes
¿Evita WS2813 todo apagón?
No; cubre un fallo de datos compatible, no la pérdida de DC5V o retorno.
¿144 LEDs/m siempre queda continuo?
No; los 6,94mm deben probarse con difusor y distancia.
¿Cinco metros admiten una entrada?
Las cifras implican 43,2A nominales; hay que diseñar y medir.
¿Puede usarse IP30 fuera?
No expuesto; el exterior requiere protección confirmada.
