Wie viele 60mm-RGB-Cabochonleuchten braucht ein Riesenrad oder Casinoschild? Layout- und Leistungsleitfaden
Projektmethode, die sichtbare Länge, Betrachtungsabstand und die veröffentlichten 4,32W bei DC24V in Punktzahl und Versorgungszonen übersetzt.
Kurzantwort
- Riesenradring, Fahrgeschäft und Casinoschrift können dieselbe 60mm-Leuchte nutzen, benötigen aber andere Mengen. Messen Sie die beleuchtete Mittellinie aller Ringe, Speichen, Buchstaben und Ränder und trennen Sie unabhängig animierte oder wartbare Zonen.
- Als Startwert gilt beleuchtete Länge geteilt durch Mittenabstand; Endpunkte werden im Plan ergänzt. Ein 30m-Ring ergibt bei 300mm etwa 100 Punkte, bei 200mm etwa 150. Das sind Projektbeispiele, keine veröffentlichten Grenzwerte.
- Aus den veröffentlichten Werten folgen 4,32W ÷ 24V = 0,18A theoretisch je Punkt. 100 Punkte ergeben 432W und 18A, 150 ergeben 648W und 27A vor Verlusten und Reserve.
Veröffentlichte Produktdaten
| Modell | L-D-6018-Yellow Cover |
|---|---|
| Gehäuse oder Farbe | 60mm E14-Cabochon |
| Lichtquelle oder Eingang | 18 SMD5050-LEDs, RGB |
| Eingang oder Optik | DC24V |
| Leistung oder Schutz | 4,32W je Punkt |
| Schutz oder Temperatur | IP66 |
| Veröffentlichte Anwendungen | Freizeitparks, Casinoschilder, Riesenräder und Außendekoration |
| Lebensdauer oder Temperatur | 50.000H |
Die Punktzahl beginnt mit der sichtbaren Kontur
Riesenradring, Fahrgeschäft und Casinoschrift können dieselbe 60mm-Leuchte nutzen, benötigen aber andere Mengen. Messen Sie die beleuchtete Mittellinie aller Ringe, Speichen, Buchstaben und Ränder und trennen Sie unabhängig animierte oder wartbare Zonen.
Wählen Sie eine Versuchsteilung aus Sichtdistanz und Inhalt. Größere Teilung kann für ferne Konturen reichen; kleinere glättet Kurven und Buchstaben, erhöht aber Anzahl, Leistung und Verkabelung. Freigabe erst nach nächtlichem 1:1-Muster.
Teilung in eine belastbare Menge übersetzen
Als Startwert gilt beleuchtete Länge geteilt durch Mittenabstand; Endpunkte werden im Plan ergänzt. Ein 30m-Ring ergibt bei 300mm etwa 100 Punkte, bei 200mm etwa 150. Das sind Projektbeispiele, keine veröffentlichten Grenzwerte.
60mm ist der Gehäusedurchmesser, nicht die optimale Teilung. Montageplatte, E14-Fassung, Kabelbogen und Austauschraum brauchen Platz um jeden Mittelpunkt.
Mit 4,32W Versorgungszonen planen
Aus den veröffentlichten Werten folgen 4,32W ÷ 24V = 0,18A theoretisch je Punkt. 100 Punkte ergeben 432W und 18A, 150 ergeben 648W und 27A vor Verlusten und Reserve.
Das ist keine Einzeleinspeisung. Teilen Sie Rad, Schild oder Fahrgeschäft in zugängliche Stromkreise, ordnen Sie Netzteile und Schutz ihrer Zone zu und messen Sie den elektrisch fernsten Punkt beim geplanten Effekt.
Steuerung nicht aus einem unbekannten Protokoll ableiten
Die Seite nennt RGB-Pixel, aber weder IC, Protokoll, Kanäle, Adressierung noch Ausgangskapazität. DMX-Universen, SPI-Pixelzahlen oder Automatikprogramme dürfen nicht aus dem Titel abgeleitet werden.
Controller, Signal, Datenrichtung, Pinout und Reihenfolge gehören in die Musterspezifikation. Ein wandernder Testpunkt muss dem physischen Plan folgen, bevor die Konstruktion geschlossen wird.
IP66 ist Produktangabe, die Installation bleibt ein System
IP66 ist veröffentlicht. Außenbeständigkeit hängt außerdem von E14-Fassung, Einführungen, Abzweigen, Zugentlastung, Entwässerung und Ausrichtung der gelben Abdeckung ab.
Front- oder Rückseitenwechsel vor dem Bohren planen. Bei Riesenrädern und Fahrgeschäften Kabel an bewegten oder vibrierenden Teilen sichern, ohne den Verbinder zu belasten.
Entscheidungstabelle
| Projektbedingung | Empfohlene Richtung | Begründung |
|---|---|---|
| Riesenradring, Fahrgeschäft und Casinoschrift können dieselbe 60mm-Leuchte nutzen, benötigen aber andere Mengen. Messen Sie die beleuchtete Mittellinie aller Ringe, Speichen, Buchstaben und Ränder und trennen Sie unabhängig animierte oder wartbare Zonen. | Die Punktzahl beginnt mit der sichtbaren Kontur | Wählen Sie eine Versuchsteilung aus Sichtdistanz und Inhalt. Größere Teilung kann für ferne Konturen reichen; kleinere glättet Kurven und Buchstaben, erhöht aber Anzahl, Leistung und Verkabelung. Freigabe erst nach nächtlichem 1:1-Muster. |
| Als Startwert gilt beleuchtete Länge geteilt durch Mittenabstand; Endpunkte werden im Plan ergänzt. Ein 30m-Ring ergibt bei 300mm etwa 100 Punkte, bei 200mm etwa 150. Das sind Projektbeispiele, keine veröffentlichten Grenzwerte. | Teilung in eine belastbare Menge übersetzen | 60mm ist der Gehäusedurchmesser, nicht die optimale Teilung. Montageplatte, E14-Fassung, Kabelbogen und Austauschraum brauchen Platz um jeden Mittelpunkt. |
| Aus den veröffentlichten Werten folgen 4,32W ÷ 24V = 0,18A theoretisch je Punkt. 100 Punkte ergeben 432W und 18A, 150 ergeben 648W und 27A vor Verlusten und Reserve. | Mit 4,32W Versorgungszonen planen | Das ist keine Einzeleinspeisung. Teilen Sie Rad, Schild oder Fahrgeschäft in zugängliche Stromkreise, ordnen Sie Netzteile und Schutz ihrer Zone zu und messen Sie den elektrisch fernsten Punkt beim geplanten Effekt. |
| Die Seite nennt RGB-Pixel, aber weder IC, Protokoll, Kanäle, Adressierung noch Ausgangskapazität. DMX-Universen, SPI-Pixelzahlen oder Automatikprogramme dürfen nicht aus dem Titel abgeleitet werden. | Steuerung nicht aus einem unbekannten Protokoll ableiten | Controller, Signal, Datenrichtung, Pinout und Reihenfolge gehören in die Musterspezifikation. Ein wandernder Testpunkt muss dem physischen Plan folgen, bevor die Konstruktion geschlossen wird. |
| IP66 ist veröffentlicht. Außenbeständigkeit hängt außerdem von E14-Fassung, Einführungen, Abzweigen, Zugentlastung, Entwässerung und Ausrichtung der gelben Abdeckung ab. | IP66 ist Produktangabe, die Installation bleibt ein System | Front- oder Rückseitenwechsel vor dem Bohren planen. Bei Riesenrädern und Fahrgeschäften Kabel an bewegten oder vibrierenden Teilen sichern, ohne den Verbinder zu belasten. |
| L-D-6018-Yellow Cover verbindet sichtbare 60mm-Kappe, 18 SMD5050, RGB, DC24V, 4,32W und IP66. Es passt zu großen Konturen, bei denen die Lampe sichtbar bleiben soll. | Wo das LIKELIGHT-60mm-Cabochon passt | Steuerung erst nach bestätigtem Protokoll, Reihenfolge, Pinout und Kapazität freigeben. Feine Nahgrafik verlangt ein Muster mit echter Linse und Hintergrund. |

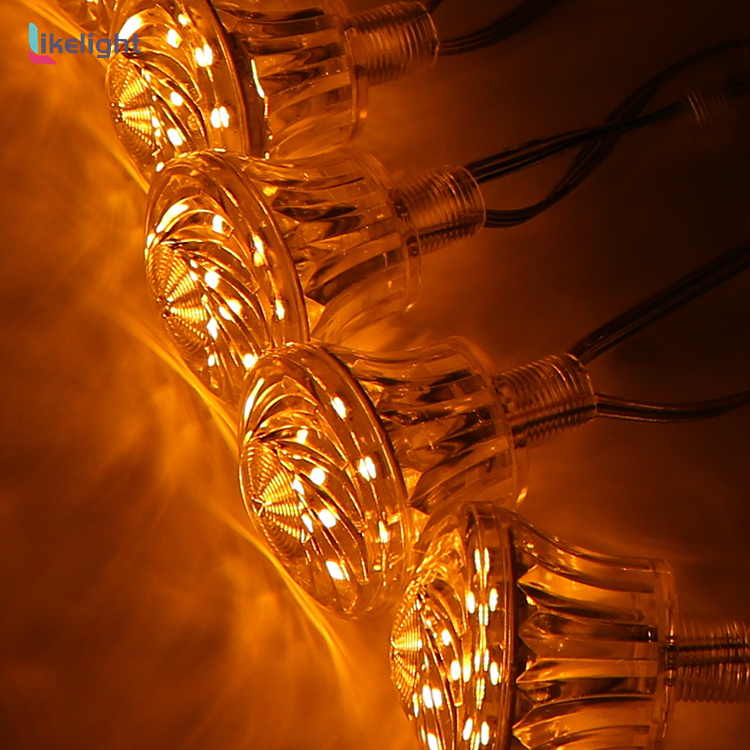

Wo das LIKELIGHT-60mm-Cabochon passt
L-D-6018-Yellow Cover verbindet sichtbare 60mm-Kappe, 18 SMD5050, RGB, DC24V, 4,32W und IP66. Es passt zu großen Konturen, bei denen die Lampe sichtbar bleiben soll.
Steuerung erst nach bestätigtem Protokoll, Reihenfolge, Pinout und Kapazität freigeben. Feine Nahgrafik verlangt ein Muster mit echter Linse und Hintergrund.
Geeignet, wenn
- L-D-6018-Yellow Cover verbindet sichtbare 60mm-Kappe, 18 SMD5050, RGB, DC24V, 4,32W und IP66. Es passt zu großen Konturen, bei denen die Lampe sichtbar bleiben soll.
- Wählen Sie eine Versuchsteilung aus Sichtdistanz und Inhalt. Größere Teilung kann für ferne Konturen reichen; kleinere glättet Kurven und Buchstaben, erhöht aber Anzahl, Leistung und Verkabelung. Freigabe erst nach nächtlichem 1:1-Muster.
- Das ist keine Einzeleinspeisung. Teilen Sie Rad, Schild oder Fahrgeschäft in zugängliche Stromkreise, ordnen Sie Netzteile und Schutz ihrer Zone zu und messen Sie den elektrisch fernsten Punkt beim geplanten Effekt.
Neu bewerten, wenn
- Steuerung erst nach bestätigtem Protokoll, Reihenfolge, Pinout und Kapazität freigeben. Feine Nahgrafik verlangt ein Muster mit echter Linse und Hintergrund.
- Die Seite nennt RGB-Pixel, aber weder IC, Protokoll, Kanäle, Adressierung noch Ausgangskapazität. DMX-Universen, SPI-Pixelzahlen oder Automatikprogramme dürfen nicht aus dem Titel abgeleitet werden.
- Front- oder Rückseitenwechsel vor dem Bohren planen. Bei Riesenrädern und Fahrgeschäften Kabel an bewegten oder vibrierenden Teilen sichern, ohne den Verbinder zu belasten.
Angaben für ein Projektangebot
- Bemaßter Plan und Zonenlängen
- Sichtdistanzen
- Vorgeschlagene Teilung und Anzahl
- Controller und Effekte
- Fassung, Kabel und Zugang
- Muster, Verpackung und Termin
Damit lassen sich Anzahl, theoretische Last, Zonen, Zugang und Steuerung vor der Musterfreigabe als System prüfen.
Häufige Fragen
Die Punktzahl beginnt mit der sichtbaren Kontur?
Wählen Sie eine Versuchsteilung aus Sichtdistanz und Inhalt. Größere Teilung kann für ferne Konturen reichen; kleinere glättet Kurven und Buchstaben, erhöht aber Anzahl, Leistung und Verkabelung. Freigabe erst nach nächtlichem 1:1-Muster.
Teilung in eine belastbare Menge übersetzen?
60mm ist der Gehäusedurchmesser, nicht die optimale Teilung. Montageplatte, E14-Fassung, Kabelbogen und Austauschraum brauchen Platz um jeden Mittelpunkt.
Mit 4,32W Versorgungszonen planen?
Das ist keine Einzeleinspeisung. Teilen Sie Rad, Schild oder Fahrgeschäft in zugängliche Stromkreise, ordnen Sie Netzteile und Schutz ihrer Zone zu und messen Sie den elektrisch fernsten Punkt beim geplanten Effekt.
Steuerung nicht aus einem unbekannten Protokoll ableiten?
Controller, Signal, Datenrichtung, Pinout und Reihenfolge gehören in die Musterspezifikation. Ein wandernder Testpunkt muss dem physischen Plan folgen, bevor die Konstruktion geschlossen wird.
