RGB-Pixelleuchten an Fahrgeschäften: Fehler bei voller Leistung von Zuordnungsfehlern unterscheiden
Ein Lauflicht funktioniert gedimmt, flackert aber bei hoher Ausgabe? Am UCS2903-Beispiel mit DC24V und 4.32W lassen sich Lastprobleme, Datenreihenfolge und Installationsverbindungen gezielt auseinanderhalten.
Warum ein gedimmter Probelauf Fehler übersehen kann
Ein schwaches Lauflicht vor der Eröffnung bildet die elektrische Belastung einer Szene mit voller Ausgabe nicht ab. Werden mehrere RGB-Kanäle gleichzeitig eingeschaltet, kann der Strom steigen. Damit verändern sich Spannungsverluste in denselben Leitungen und Steckern; entfernte Leuchten können zuerst auffällig werden.
Vergleichen Sie eine gedimmte feste Farbe, eine feste Farbe mit höherer Ausgabe und die ursprüngliche Animation. Notieren Sie den Fehlerort. Die geprüften Stromkreisgrenzen gelten auch beim Test: Ein unbekannter Stecker oder ein Netzteil darf nicht zur Fehlersuche dauerhaft überlastet werden.
Achtzehn LEDs ergeben nicht automatisch achtzehn Steuerpositionen
Veröffentlicht sind 100×50mm, 18 LEDs und UCS2903. Die LED-Anzahl beschreibt die Emitter im Gehäuse, nicht automatisch 18 unabhängige Pixel im Steuergerät. Die gelieferte Gruppierung ist durch einen Test jeder Steuerposition zu prüfen.
Nummerieren Sie die realen Leuchten und schalten Sie nacheinander jeweils eine Programmposition ein. So lassen sich verschobene Reihenfolgen von fehlenden Farben trennen. Eine UCS2903-Kaskade folgt der Datenreihenfolge; eine eigene DMX-Adresse je Leuchte ist keine zulässige Standardannahme.
Nennlast mit gemessener Spannung vergleichen
Aus DC24V und 4.32W folgt theoretisch 4.32 ÷ 24 = 0.18A je Leuchte. Beispielhafte 25 Leuchten ergeben 108W und 4.5A, 100 Leuchten 432W und 18A. Dies sind Schätzwerte, weder konstante Betriebsverbräuche noch zulässige Stromkreislasten.
Spannungsfall lässt sich als Strom mal Stromkreiswiderstand verstehen. Lange Leitungen, kleine Querschnitte und schlechte Kontakte erhöhen Verluste. Messen Sie bei gleicher Szene am Netzteil und am entfernten Ende und vergleichen Sie mit dem zulässigen Eingangsbereich der gelieferten Ausführung. Wartbare Zonen aufteilen, statt die gesamten 18A durch den ersten Stecker zu führen.
Der reale Verbrauch hängt von Helligkeit, RGB-Mischung und Animation ab; am Netzteileingang kommen Wirkungsgrad und Verluste hinzu. Verschwindet Flackern beim Dimmen, beweist das keinen IC-Fehler: Möglicherweise wird nur ein Engpass der Versorgung entlastet.
Den Fehler mit kontrollierten Vergleichen eingrenzen
Sind feste Farben korrekt, die Animation läuft aber rückwärts, zuerst Nummerierungsplan, Ausgang und Datenrichtung prüfen. Beginnt der Fehler bei mehreren Ausgabestufen immer hinter derselben Verbindung, diese und die nachfolgende Leitung untersuchen. Das lokalisiert einen Verdacht, beweist aber noch keinen Bauteildefekt.
Ersetzen Sie spannungsfrei den verdächtigen Abschnitt durch eine geprüfte kurze Kette derselben Konfiguration und wiederholen Sie das Programm. Jeweils nur eine Variable ändern und Einstellungen dokumentieren. Maximale Kaskadenlänge, Signalentfernung und Steuergerätekapazität sind nicht veröffentlicht; erfundene Grenzen ersetzen keine Diagnose.
IP67 beantwortet weder Zugentlastung noch Vibrationsfestigkeit
IP67 ist die veröffentlichte Gehäuseschutzart, nicht die gemeinsame Schutzart von Verbindungsstellen, Netzteil und Steuergerät. Auch 100×50mm ist nur ein Außenmaß, keine Bohrzeichnung. Befestigung, Steckerfreiraum, Entwässerung und Austauschzugang müssen zur Unterkonstruktion passen.
Bei bewegter Fahrgeschäftsdekoration sind Vibration, Zugentlastung und Befestigungssicherung gesondert nachzuweisen. IP67 deckt diese Eigenschaften nicht ab. Kabelhalter sollen äußere Kräfte aufnehmen; zugängliche Stecker vermeiden, dass für eine Leuchte die gesamte Verkleidung demontiert werden muss.
Den nächsten Test nach dem Fehlerbild wählen
| Fehlerbild oder Bedingung | Erste Maßnahme |
|---|---|
| Fehler nur bei höherer Ausgabe | Innerhalb geprüfter Grenzen Nah- und Fernspannung sowie Leitungs- und Kontaktverluste prüfen. |
| Gleiche falsche Reihenfolge bei jeder Helligkeit | Reale Nummerierung mit Programmpositionen vergleichen, bevor das Netzteil vergrößert wird. |
| Dauerfehler hinter einer Verbindung | Spannungsfrei prüfen und eine verifizierte kurze Kette einsetzen. |
| Beispielzone mit 25 Leuchten | Mit 108W und 4.5A beginnen, dann Länge und Bauteilgrenzen berücksichtigen. |
| Bewegte Dekorfläche | Befestigung, Zugentlastung und Vibration getrennt von IP67 nachweisen. |
| Feine Schrift oder Video | Steuerpositionen und Sichtwirkung testen; 18 LEDs sind nicht automatisch 18 Pixel. |
LIKELIGHT-Beispiel: die Musterabnahme wiederholbar machen

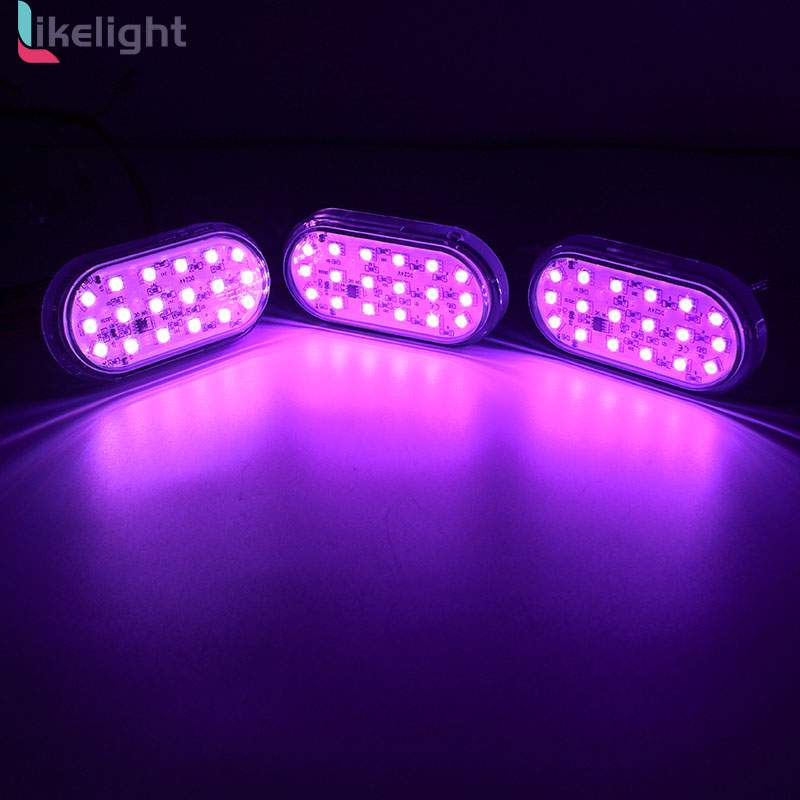

LIKELIGHT L-D-10018-RGB ist mit UCS2903, DC24V, 4.32W, 18 LEDs, 100×50mm und IP67 veröffentlicht. Das Modell ist ein Kandidat für programmierbare Farbpunkte in der Freizeitdekoration, nicht automatisch für feine Schrift oder Videobilder.
Prüfen Sie Erscheinungsbild, Einzelpositionszuordnung und repräsentative Last, bevor Einstellungen, Stecker und Stromlaufpläne festgelegt werden. Eine attraktive Animation belegt keine Leistungsreserve; achtzehn Emitter belegen keine Pixelauflösung.
| Modell | L-D-10018-RGB |
|---|---|
| Elektrik | DC24V; 4.32W Nennleistung; theoretisch 0.18A |
| Aufbau | 100×50mm; 18 LEDs je Leuchte |
| Steuerung | UCS2903; Gruppierung nach gelieferter Ausführung prüfen |
| Schutzart | Gehäuse IP67 |
| Beispiellasten | 25 Leuchten: 108W, 4.5A; 100 Leuchten: 432W, 18A |
Angaben für Angebot und Musterprüfung
- Gesamtanzahl und Anzahl je Wartungszone
- Reale Betrachtungspositionen und Zielszenen
- Steuergerät, Programm und Farbreihenfolge
- Netzteilorte, Leitungslängen und Querschnitte
- Unterkonstruktion, Bewegung und Steckverbindungen
- Musterprüfzustände, Fehlerprotokoll und Liefertermin
Diese Angaben verbinden Last, Datenreihenfolge und mechanische Anschlüsse in einer Systembewertung. So lässt sich der Mustertest vor Ort wiederholen und ein Fehler einem Stromkreis oder einer Verbindung zuordnen, statt nur eine Stückzahl anzubieten.
Häufige Fragen
Bedeutet ein Fehler bei voller Ausgabe immer Spannungsfall?
Nein. Zuerst Spannung, Netzteil und Verbindungen prüfen; anschließend Daten-, Konfigurations- und Bauteilfehler durch kontrollierte Vergleiche trennen.
Reicht für 100 Leuchten einfach ein 18A-Netzteil?
18A ist die geschätzte gesamte Nennlast. Reserve, Umgebung, Absicherung und Steckergrenzen bleiben zu planen; daraus folgt keine Ein-Netzteil-Lösung.
Können 18 LEDs 18 unabhängige Farben zeigen?
Die Anzahl belegt das nicht. Steuergruppen und Zuordnung zwischen Programmpositionen und realen Gehäusen prüfen.
Qualifiziert IP67 für jedes bewegte Fahrgeschäft?
Nein. Die Schutzart prüft weder Vibration, Befestigungsfestigkeit, wiederholte Kabelbiegung noch die Sicherheit der Gesamtmaschine.
