4×10-mm-seitliches Neonflex: Kanalpassung vor dem Fräsen prüfen
Ein nominelles 4×10-mm-Muster kann klemmen, falsch abstrahlen oder mit der Schutzversion größer werden. Entscheidend sind mechanische Passung, Abstrahlrichtung und Versionsfreigabe.
Mit der beleuchteten Fläche beginnen
Seitliches Neon strahlt über die schmale Richtung. Zeigt die Lichtseite zum falschen Rücksprung, bleibt auch eine hohe Dichte wirkungslos.
Lichtseite, Kabelausgang und Sichtseite im Schnitt markieren; Gerade, Innen- und Außenecke im echten Kanal testen.

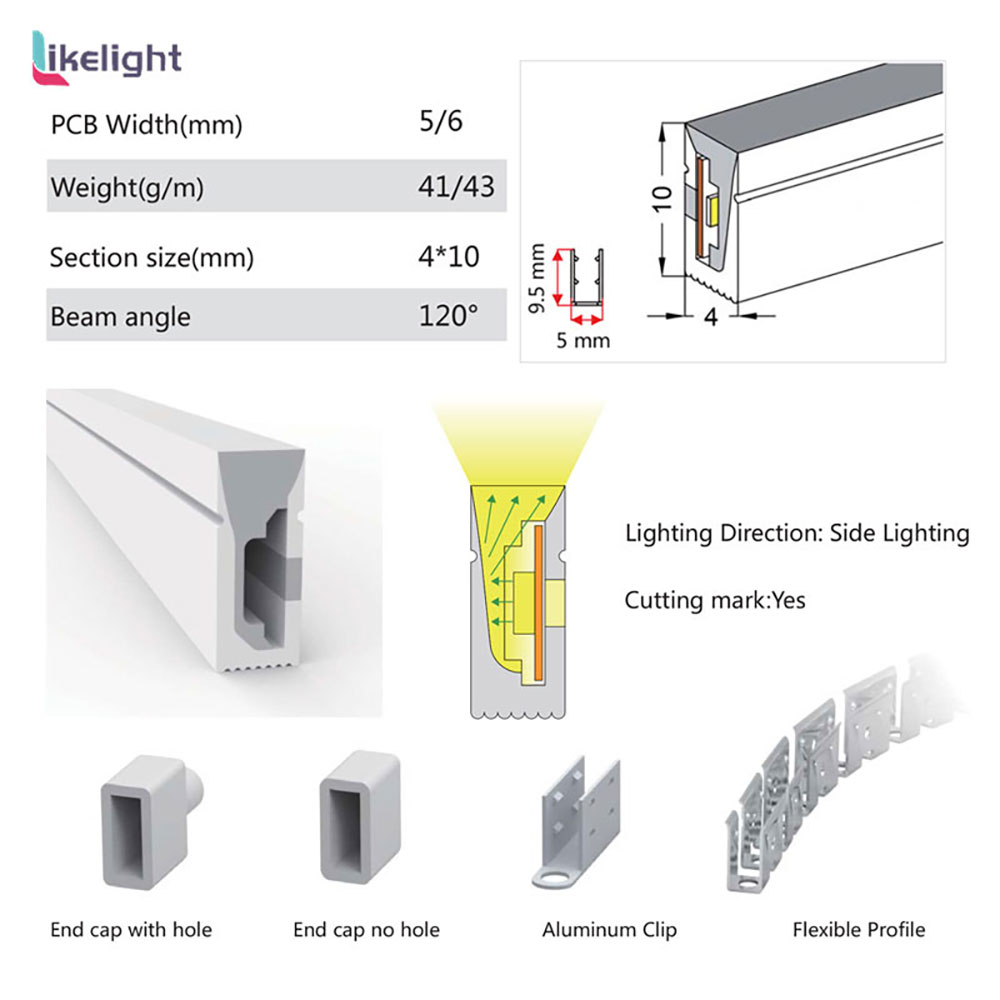

Warum 4×10 mm keine 4×10-mm-Nut bedeuten
Die Nut braucht Montage- und Fertigungstoleranz, Biegeübergänge und Kabelraum. Ein Nennmaß kann Silikon quetschen und Ausbau verhindern.
Mindestradius und Schnittmaß sind nicht veröffentlicht; Produktionszeichnung und Passmuster verwenden.
Emitterabstand statt Glättungsversprechen vergleichen
30/60/72/96/144 LEDs/m ergeben etwa 33,3/16,7/13,9/10,4/6,9 mm. Kleinerer Abstand hilft, doch Diffusor, Helligkeit und Sichtdistanz entscheiden.
LED-Dichte ist nicht Pixel-Dichte. Einfarbig, RGB, digital und adressierbar haben unterschiedliche Schaltungen.
Ohne W/m muss die Versorgung aus der gewählten Version berechnet werden, nicht aus einem anderen Produkt.
Elektrik und Steuerung gemeinsam festlegen
DC5V, DC12V und DC24V sowie Farb- und Steueroptionen sind Alternativen; Kabel, Controller und Schnitt können abweichen.
Spannung, Dichte, IC oder Schnittstelle, Gruppierung, Reihenfolge, Richtung, Pins und Schnittmarke im Muster dokumentieren.
Schutz verändert Enden und Wartung
IP66 ist angegeben, zusätzlich IP65/IP67/IP68. Die endgültige Schutzart muss die bestellten Enden einschließen.
Endkappen, Abdichtung, Entwässerung, Steckraum und Ausbauweg in die Kanalmusterung aufnehmen.
Kanalpassungstabelle
| Bedingung | Prüfung |
|---|---|
| Enge Nut | Einbau und Ausbau mit Serienquerschnitt testen. |
| Sichtbare Punkte | Dichte mit echtem Diffusor vergleichen. |
| Innen- und Außenecken | Beide bemustern; Radius nicht veröffentlicht. |
| Digitale Animation | IC, Gruppierung, Richtung und Schnitt bestätigen. |
| Nasse Umgebung | Abgedichtete Enden und Verbinder prüfen. |
| Wartbare Buchstaben | Verbindungen und Ausbau zugänglich halten. |
LIKELIGHT-Fall: den eingebauten Querschnitt freigeben
LIKELIGHT L-N0410 ist seitliches 4×10-mm-Silikonneon mit SMD5050, 30–144 LEDs/m, DC5V/12V/24V und mehreren Varianten.
Es passt zu Kanten und Buchstaben, wenn Richtung und Passung im Kanal belegt sind. Toleranz, Ecken, Schnitt, Leistung und Enden vor Produktion festlegen.
| Modell | L-N0410 |
|---|---|
| Format | 4×10 mm Silikon, seitlich; 120° im Titel |
| LED | SMD5050; 30/60/72/96/144 LEDs/m |
| Spannung | DC5V / DC12V / DC24V |
| Farbe und Steuerung | Einfarbig / RGB / digital / adressierbar |
| Schutz | IP66; Optionen IP65/IP67/IP68 |
Angaben vor dem Angebot
- Schnitt, Material und Toleranz
- Gerade und Ecken
- Spannung, Dichte, Farbe und Steuerung
- Schnitt, Ausgang und Pins
- Schutz und Enden
- Einbaumuster und Termin
Diese Angaben verbinden Passung, Lichtseite, Schaltung und Endabschluss zu einem reproduzierbaren Einbaumuster für Produktion und Baustelle.
Häufige Fragen
Passt es in eine 4×10-mm-Nut?
Nicht annehmen; Toleranz, Abdichtung und Ausbau prüfen.
Sind 144 LEDs/m punktfrei?
Nicht garantiert; Diffusion und Sicht wirken mit.
Bestimmt Spannung die Pixelzahl?
Nein; Gruppierung kommt aus der Schaltung.
Kann überall geschnitten werden?
Nein; nur an dokumentierten Marken der Version.
