57,6-W/m-RGBW-Adressierstreifen: Leistung und Steuerung vor Bestellung festlegen
Ein leistungsstarker RGBW-Streifen kann im Kurztest funktionieren und in langer Installation wegen Strom, Wärme oder ungeklärter Steuerungsvariante ausfallen. Der Leitfaden überführt DC12V, 57,6 W/m und 60 LEDs/m in eine Beschaffungs- und Abnahmemethode.
Warum fünf Meter Rolle kein einzelner Lastblock sind
Veröffentlicht sind 57,6 W/m bei DC12V. Ein kurzes Muster besitzt kurze Leitungen; eine lange Strecke führt Strom über mehr Leiter und Verbindungen. Eine reine Farbabnahme reicht daher nicht.
Mit realem Leitungsweg, Einspeisungen und gleichzeitiger RGBW-Last planen. Wartbare Zonen bilden und den fernsten Punkt prüfen; die Rollenlänge ist keine zulässige Einspeisedistanz.
RGBW und 60 LEDs/m ohne erfundene Pixel lesen
Genannt sind SMD5050 RGBW, 60 LEDs/m und 120° Abstrahlwinkel. RGBW ergänzt Weiß, doch Weißwirkung, Kanalverhalten und Mischung hängen von Schaltung und Mapping ab.
1000 ÷ 60 ergibt nominell 16,7 mm LED-Abstand. Das vergleicht optische Dichte, bestimmt aber keine Steuerpositionen; eine Position kann einen oder mehrere Emitter treiben.
Erst Strom berechnen, dann Spannungsfall und Wärme prüfen
57,6 ÷ 12 ergibt theoretisch 4,8 A/m. Beispielhafte 5m ergeben 288W und 24 A. Das sind Rechenwerte, keine Freigabe für eine Einspeisung oder Steckverbindung.
Der reale Bedarf ändert sich mit Farbe, Dimmung und Animation. Dennoch bestimmen Leitungsquerschnitt, PCB-Kupfer, Steckverbinder, Reserve und Überstromschutz die Zonierung.
Spannungsfall folgt Strom mal Leitungswiderstand. Nach thermischer Stabilisierung Eingang, Verbindung und fernes Ende messen; eine zu kleine Leitung nicht durch erhöhte Versorgung kaschieren.
Adressierbar ist keine vollständige Steuerungsspezifikation
Der Titel nennt programmierbar und adressierbar, die öffentliche Evidenz aber weder IC noch Timing, Gruppierung oder Backup-Architektur. Werte eines ähnlich aussehenden Streifens dürfen nicht übernommen werden.
IC, Spannung, Pixel/m, LEDs/Pixel, Datenrichtung, Farbreihenfolge, Schnittmarken, Pinbelegung und Steuerdatei zusammen festlegen. Nach Neustart muss die gleiche Dokumentation die RGBW-Szene reproduzieren.
Wärme- und Schutzaufbau gehören in die Bestellung
57,6 W/m sind eine erhebliche thermische Last. Montagefläche oder Aluminiumprofil, Kontakt, Umgebung und Gehäuse beeinflussen die Temperatur; sichtbare Helligkeit ist keine Wärmeabnahme.
Schutzart und PCB-Breite sind nicht bestätigt. Die blanke, beschichtete, ummantelte oder vergossene Variante festlegen und Profil, Biegung, Schnittenden sowie Servicezugang damit prüfen.
Spezifikations-Freigabetabelle
| Projektbedingung | Entscheidung vor Bestellung |
|---|---|
| Lange Architekturlinie | Mehrere berechnete, wartbare Einspeisezonen bilden. |
| Weiß als Designfarbe | Weißkanal und RGB-Weiß-Übergang mit Endcontroller abnehmen. |
| Sichtbare Punkte im Nahbereich | 16,7 mm als Startwert nutzen und mit echtem Diffusor ansehen. |
| Vorhandener Controller | IC-Timing, Gruppe, Farbe und Pinbelegung abgleichen. |
| Geschlossenes Profil | Stabilisierte Temperatur unter Abnahmelast prüfen. |
| Feuchte Lage | Veröffentlichten Schutzaufbau spezifizieren; aktuell ist keiner bestätigt. |
LIKELIGHT-Fall: seriennahen Abschnitt unter Last abnehmen

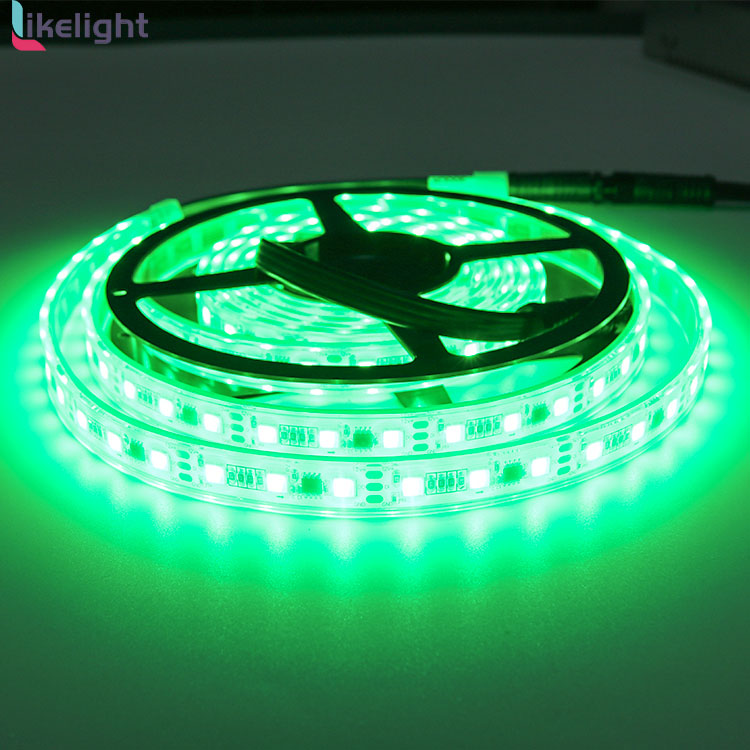

LIKELIGHT L-S-10060-16824-RGBW-12V ist mit DC12V, 57,6 W/m, 60 SMD5050 RGBW LEDs/m und 120° veröffentlicht. Er passt, wenn steuerbares RGBW und enger Emitterabstand gefordert sind.
Eine vollständige Projektspezifikation ist das noch nicht. Das Muster umfasst Steuerungsvariante, reales Profil, Einspeisekabel, Stecker, eine Trennstelle und das anspruchsvolle Abnahmeprogramm.
| Modell | L-S-10060-16824-RGBW-12V |
|---|---|
| Elektrik | DC12V; 57,6 W/m veröffentlicht |
| Lichtquelle | 60 SMD5050 RGBW LEDs/m; 120° |
| Berechnung | 4,8 A/m; Beispiel 5m = 288W und 24 A |
| Emitterabstand | ca. 16,7 mm; kein bestätigter Pixelabstand |
| Offen | IC, Gruppierung, PCB-Breite und Schutzaufbau |
Angaben vor dem Angebot
- Gesamtlänge und Zonenlängen
- Netzteile, Leitungen und Stecker
- Controller, IC und Abnahmeprogramm
- Pixel/m, Gruppe, Farbe und Schnitt
- Profil, Diffusor, Umgebung und Schutz
- Muster, Prüfszene und Termin
Diese Angaben verbinden Optik, Mapping, Einspeisezonen und Wärmeaufbau zu einer reproduzierbaren Musterfreigabe statt eine Rolle als Gesamtsystem zu behandeln.
Häufige Fragen
Sind 60 LEDs/m gleich 60 Pixel/m?
Nein. LED-Dichte und Steuerpositionen bleiben bis zur Gruppenfreigabe getrennt.
Darf eine 5m-Rolle mit 24 A gespeist werden?
24 A sind nur nominal; Leitungen, Stecker, Schutz und Messung bestimmen die Kreise.
Garantiert RGBW eine bestimmte Weißwirkung?
Nein. Weißkanal, Mischung und Mapping am Endmuster abnehmen.
Beweisen Fotos die Wasserdichtheit?
Nein. Der bestellte Aufbau muss mit Enden und Steckern geprüft werden.
