Monochrome ou RGB ? Choisir des points LED de 80mm pour attractions
Les attractions et grandes enseignes n’exigent pas toujours du RGB. Un projet fondé sur une couleur d’identité stable peut éviter une complexité de programmation sans valeur visuelle utile.
L’analyse s’appuie sur les données LIKELIGHT publiées et compare les charges théoriques de 100 et 500 points.
Données produit publiées
Les données publiées sont séparées des calculs théoriques.
| Élément publié | Valeur |
|---|---|
| Modèle / corps | L-D-80WW / 80mm |
| Source lumineuse | 24 × SMD2835 |
| Couleur / PCB | Monochrome / blanc |
| Données électriques | DC24V / 5.76W |
| Options de protection | IP65 / IP67 |
| Documents publiés | CE / RoHS |
Définir d’abord la tâche visuelle
Une couleur fixe, un contour continu et un clignotement régulier n’exigent pas un changement de couleur à chaque point. Le monochrome réduit les variables et simplifie la réception.
Choisissez RGB pour des poursuites multicolores, des dégradés ou des thèmes changeants. La décision dépend de l’usage réel des effets.
Ce que signifient 80mm et 24 SMD2835
La page indique un corps de 80mm, 24 LED SMD2835 et un PCB blanc. Sans flux lumineux ni courbe photométrique publiés, la distance ne peut pas être promise à partir du nombre de LED.
Le corps de 80mm n’est pas le pas de montage. L’entraxe doit intégrer boîtier, fixation, câble et maintenance, puis être testé sur le fond réel.
Charge théorique pour 100 et 500 points
Avec 5.76W et DC24V, le courant théorique est de 0.24A par point. 100 points représentent 576W et 24A ; 500 points, 2880W et 120A.
Ce sont des valeurs de planification. Fractionnez en zones, intégrez pertes et marge, puis mesurez la tension en charge en fin de ligne.
Tableau de sélection
Utilisez le tableau comme aide et finalisez selon le plan.
| Besoin | Orientation | Raison |
|---|---|---|
| Couleur de marque ou contour | Monochrome | Moins de variables |
| Animation multicolore par point | RGB programmable | Le changement de couleur est essentiel |
| 100 points | 576W / 24A | Fractionner par zones |
| 500 points | 2880W / 120A | Prévoir plusieurs zones |
| Pose extérieure | Choisir IP65 ou IP67 | Concevoir toutes les connexions |
Circuits, maintenance et limite de commande
De 100 à 500 points augmentent aussi dérivations, repérage, diagnostic, coffrets et zone d’arrêt. Un découpage par partie du manège ou trait d’enseigne facilite la maintenance.
T-1000S, T-200K et contrôleur DMX sont cités, mais le câblage, les canaux et la capacité ne sont pas publiés. Définissez d’abord fixe, clignotant ou programmé, puis confirmez l’interface.
Adapter IP65 ou IP67 à l’installation
La page propose IP65 et IP67. Le choix dépend de l’exposition, du nettoyage, de l’eau possible, de l’orientation et de la commande finale.
L’indice du point ne couvre pas extrémités, dérivations, sorties ni alimentations. Vibration, pièces mobiles, drainage et accès restent à traiter.

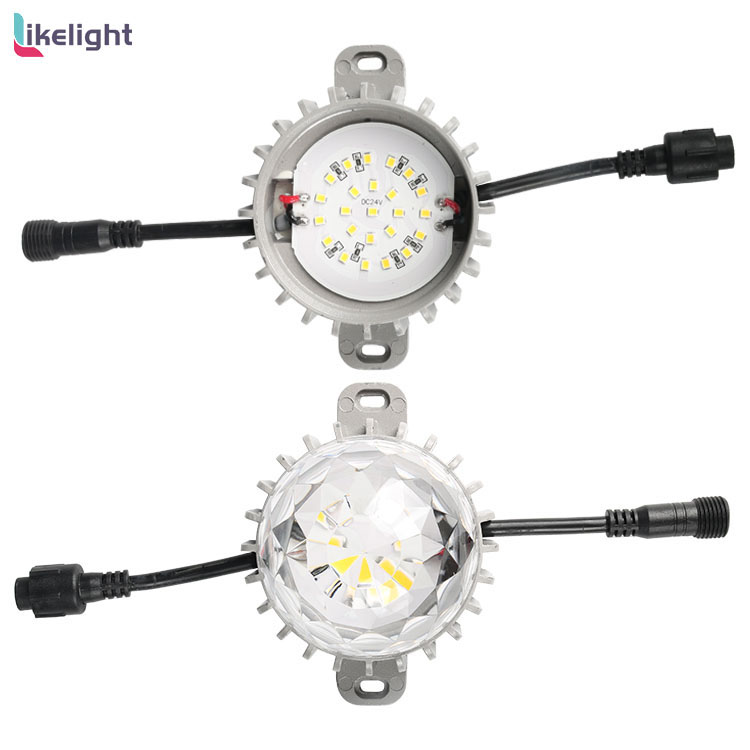

Projets adaptés au point LIKELIGHT
Le L-D-80WW associe 24 SMD2835, PCB blanc, DC24V, monochrome et 5.76W, avec CE, RoHS et options IP65/IP67. Il convient aux contours, logos, panneaux et lettres en couleur fixe.
Pour une animation RGB point par point ou des thèmes changeants, évaluez un produit programmable. Une couleur uniforme simplifie généralement la réception.
Prioriser le monochrome lorsque
- Contours, logos et lettres apparentes
- L’objectif est une couleur stable
- Circuits maintenables par zone
Choisir RGB ou réévaluer lorsque
- Animation multicolore point par point requise
- Couleurs de thème souvent modifiées
- Absence de zones ou d’accès
Informations nécessaires avant devis
Fournissez quantité, zones, entraxe, plan, couleur, logique, alimentations DC24V, câbles, connecteurs, protection, exposition, maintenance, échantillon et délai.
Ces données permettent d’évaluer ensemble rendu, charge, circuits, commande et montage avant l’échantillon.
- Quantité et zones
- Entraxe et plan
- Couleur et logique d’effet
- Positions d’alimentation DC24V
- Câble, raccord et protection
- Exposition, maintenance, échantillon et délai
Questions fréquentes
Un corps de 80mm impose-t-il un pas de 80mm ?
Non. L’entraxe doit aussi permettre fixation, sortie de câble et maintenance.
Quelle charge représentent 100 points ?
À 5.76W par point, l’estimation est de 576W et 24A sous DC24V.
Le monochrome est-il toujours plus simple ?
Il réduit les variables de couleur, mais circuits et effets doivent toujours être conçus.
Toutes les unités sont-elles IP67 ?
Non. La page propose IP65 et IP67 ; la version commandée et les raccords déterminent la protection.
Quand choisir RGB ?
Lorsque les changements par point, les dégradés ou les thèmes variables sont requis.
