Présentation du produit:
WS2818B est un circuit dédié au pilotage et au contrôle IED à trois canaux. La puce contient un circuit d'entraînement intelligent de mise en forme et d'amplification du signal de verrouillage des données d'interface numérique, un oscillateur interne de haute précision, un pilote de sortie à courant fixe programmable haute tension 12 V et un module de contrôle de courant constant de haute précision, qui garantit efficacement les pixels sur le circuit d'entraînement.
La couleur des points est très cohérente. Avec une fonction de reprise de point d'arrêt unique. La puce adopte une transmission à double signal, et les deux transmissions de signaux ne s'affectent pas, et l'effet d'affichage global ne sera pas affecté lorsqu'une seule puce est endommagée. L'utilisateur peut sélectionner la broche DIN ou la broche BIN de la première puce comme broche d'entrée du signal du contrôleur, et le reste des puces en cascade reconnaîtra automatiquement la sortie du signal de la première puce sans affecter l'effet global.
Le protocole de données adopte le mode de communication de retour au code zéro sur une seule ligne. Une fois la puce allumée et réinitialisée, l'extrémité DIN reçoit les données transmises par le contrôleur. Les premières données de 24 bits envoyées sont extraites par la première puce et envoyées au verrou de données à l'intérieur de la puce. Une fois les données restantes agrandies par le circuit de mise en forme interne, elles sont transmises au pixel suivant en cascade via le port DO. Le signal est réduit de 24 bits pour chaque pixel. La puce adopte une technologie de mise en forme et de transfert automatique, de sorte que le nombre de pixels en cascade ne soit pas limité par la transmission du signal, mais uniquement par des exigences limitées en matière de vitesse de transmission du signal. Lorsque l'extrémité BIN est utilisée comme port de réception du signal du contrôleur, les données de contrôle du port BIN de contrôle sont 24 bits de plus que les données de contrôle du port DIN de contrôle, afin de garantir
Les deux méthodes contrôlent le même nombre de points. Selon les données 24bi reçues, le verrou de données à l'intérieur de la puce génère différents signaux de contrôle de rapport cyclique dans les bornes de contrôle OUTR, OUTG et OUTB. Lorsque le terminal DIN entre le signal RESET, toutes les puces envoient de manière synchrone les données reçues à chaque segment, et la puce recevra à nouveau de nouvelles données après la fin du signal. Après avoir reçu les données initiales de 24 bits, le port de données est transféré via le port DO. Avant que la puce ne reçoive le code RESET, la sortie originale des broches OUIR.OUTG et OUTB reste inchangée. La puce transmet la largeur d'impulsion des données PWM 24 bits qui viennent d'être reçues aux broches OUTR, OUTG, OUTB.
La couleur des points est très cohérente. Avec une fonction de reprise de point d'arrêt unique. La puce adopte une transmission à double signal, et les deux transmissions de signaux ne s'affectent pas, et l'effet d'affichage global ne sera pas affecté lorsqu'une seule puce est endommagée. L'utilisateur peut sélectionner la broche DIN ou la broche BIN de la première puce comme broche d'entrée du signal du contrôleur, et le reste des puces en cascade reconnaîtra automatiquement la sortie du signal de la première puce sans affecter l'effet global.
Le protocole de données adopte le mode de communication de retour au code zéro sur une seule ligne. Une fois la puce allumée et réinitialisée, l'extrémité DIN reçoit les données transmises par le contrôleur. Les premières données de 24 bits envoyées sont extraites par la première puce et envoyées au verrou de données à l'intérieur de la puce. Une fois les données restantes agrandies par le circuit de mise en forme interne, elles sont transmises au pixel suivant en cascade via le port DO. Le signal est réduit de 24 bits pour chaque pixel. La puce adopte une technologie de mise en forme et de transfert automatique, de sorte que le nombre de pixels en cascade ne soit pas limité par la transmission du signal, mais uniquement par des exigences limitées en matière de vitesse de transmission du signal. Lorsque l'extrémité BIN est utilisée comme port de réception du signal du contrôleur, les données de contrôle du port BIN de contrôle sont 24 bits de plus que les données de contrôle du port DIN de contrôle, afin de garantir
Les deux méthodes contrôlent le même nombre de points. Selon les données 24bi reçues, le verrou de données à l'intérieur de la puce génère différents signaux de contrôle de rapport cyclique dans les bornes de contrôle OUTR, OUTG et OUTB. Lorsque le terminal DIN entre le signal RESET, toutes les puces envoient de manière synchrone les données reçues à chaque segment, et la puce recevra à nouveau de nouvelles données après la fin du signal. Après avoir reçu les données initiales de 24 bits, le port de données est transféré via le port DO. Avant que la puce ne reçoive le code RESET, la sortie originale des broches OUIR.OUTG et OUTB reste inchangée. La puce transmet la largeur d'impulsion des données PWM 24 bits qui viennent d'être reçues aux broches OUTR, OUTG, OUTB.
Caractéristique principale:
1. Les ports de sortie R, G, B résistent à la tension 12 V, le port DIN résiste à la tension 9 V ;
2. Régulateur de tension intégré sur la puce, alimentation 12 V et inférieure, il suffit de relier la résistance à la broche IC VDD, sans régulateur de tension externe ;
3. Circuit de mise en forme du signal intégré, n'importe quel pixel reçoit le signal après la sortie de mise en forme de la forme d'onde, pour garantir que la distorsion de la forme d'onde de la ligne ne s'accumulera pas ;
4. Circuits intégrés de réinitialisation à la mise sous tension et à la mise hors tension ;
5. Le terminal de contrôle PWM peut atteindre 256 réglages de niveau, fréquence de balayage 2 KHzS ;
6. Le connecteur série peut compléter la réception et le décodage des données via une ligne de signal ;
7. La poursuite du point d'arrêt, dans le cas d'un seul dommage à la puce, n'affecte pas l'effet d'affichage global ;
8. Pas besoin d'ajouter un circuit lorsque la distance de transmission de deux points quelconques ne dépasse pas 5 mètres ;
9. La couleur de la lumière est très cohérente et rentable. Lors du rafraîchissement ;
10. A la cadence de 30 images par seconde, le nombre de cascades n'est pas inférieur à 1024 points ;
11. Vitesse de transmission des données jusqu'à 800 Kbps.
2. Régulateur de tension intégré sur la puce, alimentation 12 V et inférieure, il suffit de relier la résistance à la broche IC VDD, sans régulateur de tension externe ;
3. Circuit de mise en forme du signal intégré, n'importe quel pixel reçoit le signal après la sortie de mise en forme de la forme d'onde, pour garantir que la distorsion de la forme d'onde de la ligne ne s'accumulera pas ;
4. Circuits intégrés de réinitialisation à la mise sous tension et à la mise hors tension ;
5. Le terminal de contrôle PWM peut atteindre 256 réglages de niveau, fréquence de balayage 2 KHzS ;
6. Le connecteur série peut compléter la réception et le décodage des données via une ligne de signal ;
7. La poursuite du point d'arrêt, dans le cas d'un seul dommage à la puce, n'affecte pas l'effet d'affichage global ;
8. Pas besoin d'ajouter un circuit lorsque la distance de transmission de deux points quelconques ne dépasse pas 5 mètres ;
9. La couleur de la lumière est très cohérente et rentable. Lors du rafraîchissement ;
10. A la cadence de 30 images par seconde, le nombre de cascades n'est pas inférieur à 1024 points ;
11. Vitesse de transmission des données jusqu'à 800 Kbps.
Domaine d'application principal :
●Chaîne de caractères de lumière polychrome à LED, bande de lumière douce à LED, bande de lumière dure, tube de garde-corps à LED.
Source de lumière ponctuelle LED, écran pixel LED, écran en forme de LED.
Source de lumière ponctuelle LED, écran pixel LED, écran en forme de LED.

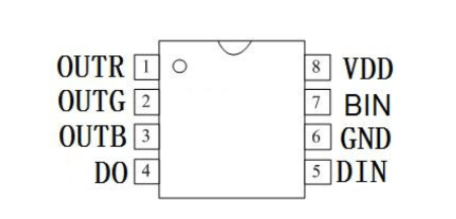

Disposition des sorties :
Fonction de sortie :
| Numéro de série | symbole | Nom de la broche | Description de la fonction |
| 1 | OUTR | Sortie du pilote LED | Sortie de contrôle PWM rouge |
| 2 | SORTIE | Sortie du pilote LED | Sortie de contrôle PWM verte |
| 3 | SORTIE | Sortie du pilote LED | Sortie de contrôle PWM bleue |
| 4 | FAIRE | Sortie de données | Afficher la sortie en cascade de données |
| 5 | VACARME | La saisie des données | Afficher la saisie des données |
| 6 | GND | À | Mise à la terre du signal et mise à la terre de l'alimentation |
| 7 | POUBELLE | Saisie de données auxiliaires | Broche d'entrée du signal de données auxiliaire |
| 8 | VDD | Alimentation logique | Alimentation IC |
Paquet SOP8 :
| Symbole | Dimensions des moulins | Dimensions en pouces | ||
| Min. | Max. | Min. | Max. | |
| UN | 1,35 | 1,75 | 0,053 | 0,069 |
| A1 | 0,1 | 0,25 | 0,004 | 0,01 |
| A2 | 1,35 | 1,55 | 0,053 | 0,061 |
| b | 0,33 | 0,51 | 0,013 | 0,02 |
| c | 0,17 | 0,25 | 0,006 | 0,01 |
| D | 4.7 | 5.1 | 0,185 | 0,2 |
| E | 3.8 | 4 | 0,15 | 0,157 |
| E1 | 5.8 | 6.2 | 0,228 | 0,244 |
| e | 1.27 | 0,05 | ||
| L | 0,4 | 1.27 | 0,016 | 0,05 |
| θ | 0° | 8° | 0° | 8° |
Si vous n'êtes pas sûr du circuit intégré le mieux adapté à votre projet ou si vous avez besoin d'aide pour la configuration de la configuration, veuillez nous appeler auCOMME LUMIÈRE:+86-755-23328395, e-mail :contact@like-light.com.Nous pouvons vous fournir des services complets de conception et de fabrication pour répondre à vos besoins et exigences spécifiques.
