RGBW-воллвошер 90°: отступ и перекрытие до программирования DMX
Широкий прибор создает полосы, провалы или плоскую фактуру, если наклон и шаг выбирают после монтажа. В статье опубликованные 90°, 96W RGBW и DMX используются для проверки макета до сверления креплений.
Типичная ошибка: требовать рельеф от широкого луча
Мытье стремится к широкой ровной заливке; скользящий свет ставит узкий луч близко к стене для теней. Опубликованные 90° — широкий старт, который вблизи может дать яркие полосы.
Определите цель: ровный цвет, фактура камня или намеренные веера. Снимите одну поверхность при разных отступах и наклонах.
90° как исходная геометрия, а не обещание
В простой симметричной модели ширина = 2 × дистанция × tan45°. При 1m это около 2m. Линза, наклон, высота и отражение меняют полезное поле.
Шаг выбирают по реальному перекрытию. Отметьте центры, сравните RGBW и белый, оцените равномерность из основной точки.
Спланируйте ветвь 96W до адресов DMX
На прибор указано 96W; десять дают номинально 960W. Это помогает группировать, но не определяет кабель, автомат или максимум приборов.
Опубликованы AC85–277V, 50/60Hz. Ток зависит от сети, КПД и коэффициента мощности; используйте конечную табличку и нормы, а не только 96W/напряжение.
Разделите питание для обслуживания части фасада. Запишите разъемы, коробки, защиту и измеренный вход в тяжелой сцене.
DMX и RGBW требуют таблицы режима
DMX опубликован, RGBW имеет четыре компонента, но режим, footprint, RDM и разрешение не указаны. Нельзя предполагать четыре канала.
Зафиксируйте personality, адрес, universe, направление, терминатор и файл. Проверьте белый, цвета, плавные переходы и восстановление питания.
IP65 начинает проверку наружной сборки
В названии есть IP65, на странице алюминий и закаленное стекло. Результат также зависит от вводов, разъемов, коробок, отверстий и дренажа.
Фиксируйте наклон без нагрузки кабеля, сохраняйте доступ и проверяйте водой представительную сборку соединений.
Таблица фасадного макета
| Условие | Метод решения |
|---|---|
| Ровный широкий цвет | Проверить 90° и перекрытие на плановом отступе. |
| Сильная фактура | Сравнить узкую скользящую оптику. |
| Десять приборов | Начать с 960W и проектировать по конечной табличке. |
| Существующая DMX-сеть | Подтвердить режим, footprint, universe, терминатор и запуск. |
| Разные длины | Проверить мощность и оптику каждой версии. |
| Наружные соединения | Принять вводы, коробки и дренаж как систему IP65. |
Пример LIKELIGHT: принять повторяемую секцию фасада

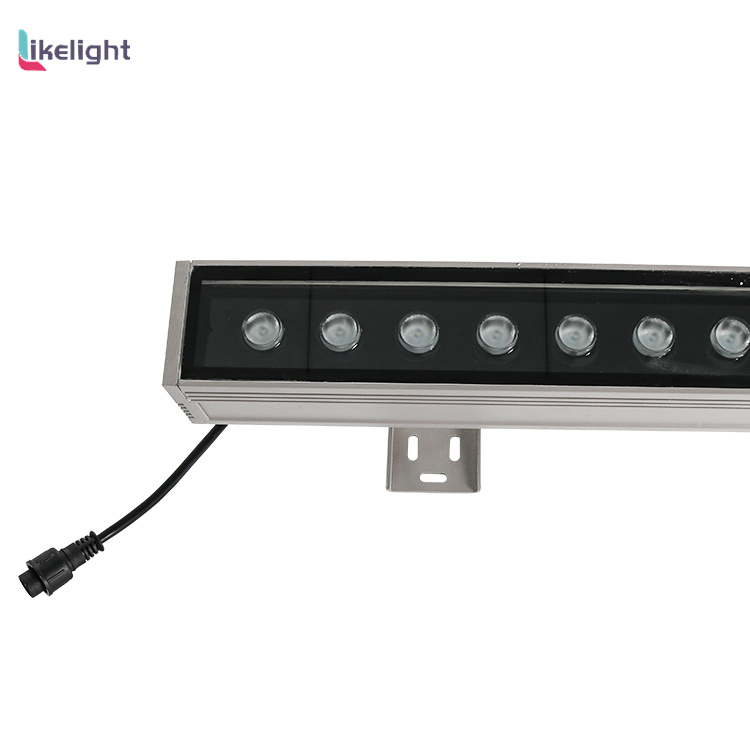

LIKELIGHT L-W-10024-DMXRGBW-96W опубликован с 24 LEDs, DMX, RGBW, 96W, AC85–277V 50/60Hz, 90°, алюминием и стеклом; указаны 0,5m, 1m, 1,5m и 2m.
Он подходит для широкой цветной заливки после проверки отступа и перекрытия. До серии зафиксируйте длину/версию, DMX, вход, угол и полную схему IP65.
| Модель | L-W-10024-DMXRGBW-96W |
|---|---|
| Свет/управление | 24 LEDs; RGBW; DMX |
| Электрика | 96W; AC85–277V, 50/60Hz |
| Оптика | опубликовано 90° |
| Корпус | алюминий, стекло; название IP65 |
| Длины | 0,5m/1m/1,5m/2m; версию зафиксировать |
Данные до предложения
- Фасад, материал и эффект
- Высота, отступ, шаг и наклон
- Длина/версия и количество
- Сеть и коробки
- DMX, режим, universes и трасса
- Герметизация, сцены и срок
Эти данные объединяют оптику, нагрузку, DMX-карту и наружное соединение в повторяемой приемке до массового сверления.
Частые вопросы
Подходит ли 90° для скользящего света?
Он дает широкую заливку; для рельефа проверьте узкую оптику.
Десять приборов потребляют ровно 960W?
Это номинальная сумма; реальный вход зависит от драйвера и сети.
RGBW всегда занимает четыре DMX-канала?
Не обязательно; режим и разрешение задают footprint.
IP65 покрывает все соединения?
Нет. Вводы, коробки, монтаж и дренаж входят в сборку.
