Guía de tiras LED analógicas RGB+CCT 5 en 1: RGB, blanco cálido y blanco frío en una sola tira
Tira LED analógica RGB+CCT 5 en 1 para iluminación blanca funcional y en color
Esta guía explica cómo evaluar una tira de LED SMD5050 5 en 1 que combina RGB, blanco cálido y blanco frío dentro de cada paquete de LED. Está pensada para proyectos que necesitan efectos decorativos de color junto con una práctica iluminación blanca orientable desde una misma regleta.
¿Qué significa 5 en 1 RGB+CCT?
Un LED 5 en 1 combina cinco canales de iluminación en un paquete SMD5050: rojo, verde, azul, blanco cálido y blanco frío. A diferencia de una tira RGB estándar, incluye dos canales blancos dedicados. Esto permite que el sistema de iluminación produzca colores decorativos y al mismo tiempo proporcione una iluminación blanca cálida, neutra o fría más natural.
Efectos de color RGB
Los canales rojo, verde y azul se pueden mezclar para crear colores decorativos para eventos, espacios de ocio y exhibiciones comerciales.
Canales blancos dedicados
Los chips de blanco cálido y blanco frío proporcionan una iluminación blanca más práctica que crear blanco únicamente a partir de canales RGB.
CCT ajustable
Un controlador RGB+CCT analógico compatible puede combinar los dos canales blancos para ajustar la temperatura del color percibida.
Especificaciones principales del producto
Este producto es una tira analógica de voltaje constante sin IC. Toda la sección conectada cambia de color al mismo tiempo; no es direccionable individualmente por píxel.
| Parámetro | Especificación de producto | Consideración del proyecto |
|---|---|---|
| Modelo | LS-RGBWWW | Utilice esta referencia de modelo cuando solicite muestras o cotizaciones. |
| Tipo de señal | Señal analógica, sin IC | Todos los LED del circuito controlado responden juntos; Esta no es una tira de píxeles direccionable. |
| Fuente de luz | SMD5050 RGB + blanco cálido + blanco frío | Cinco canales de color están integrados en cada paquete de LED 5 en 1. |
| Ancho de PCB | 12 mm según la tabla de especificaciones | El título del producto dice 10 mm. Confirme el ancho final de la PCB antes de la producción o la selección del perfil de aluminio. |
| Color de PCB | Blanco o negro | Elija según la superficie de montaje y los requisitos de visibilidad. |
| Voltaje | 12 V CC/24 V CC. | El voltaje afecta la longitud de corte, la corriente y la planificación de caídas de voltaje. |
| Densidad LED | 60 LED/m | El carrete estándar de 5 m contiene aproximadamente 300 LED. |
| Fuerza | 24W/m2 | Confirme si esta es la clasificación máxima para todos los canales y dimensione la fuente de alimentación con capacidad de reserva. |
| Ángulo de haz | 120° | Adecuado para una amplia iluminación decorativa e indirecta. |
| Longitud estándar | 5m/carrete | Las tiradas largas requieren cálculos de caída de voltaje y posiciones adecuadas de alimentación de energía. |
| Unidad de corte | Cada 3 LED a DC12V; cada 6 LED a DC24V | Corte sólo en las almohadillas de cobre marcadas. |
| Opciones impermeables | IP30 / IP65 / IP67 | Seleccione el método de protección según el entorno de instalación. |
| Vida | 50.000 horas | La vida útil real depende del calor, la instalación y las condiciones de funcionamiento. |
| Temperatura de trabajo | -20 ℃ a 60 ℃ | Proporciona ventilación y disipación de calor para instalaciones de alta potencia. |
Referencias de productos e iluminación
Las siguientes imágenes provienen de la página de detalles del producto. Se pueden utilizar para revisar el cuerpo de la tira, el paquete de LED, la disposición de la PCB, la estructura del carrete y la apariencia de la iluminación antes de la aprobación de la muestra.

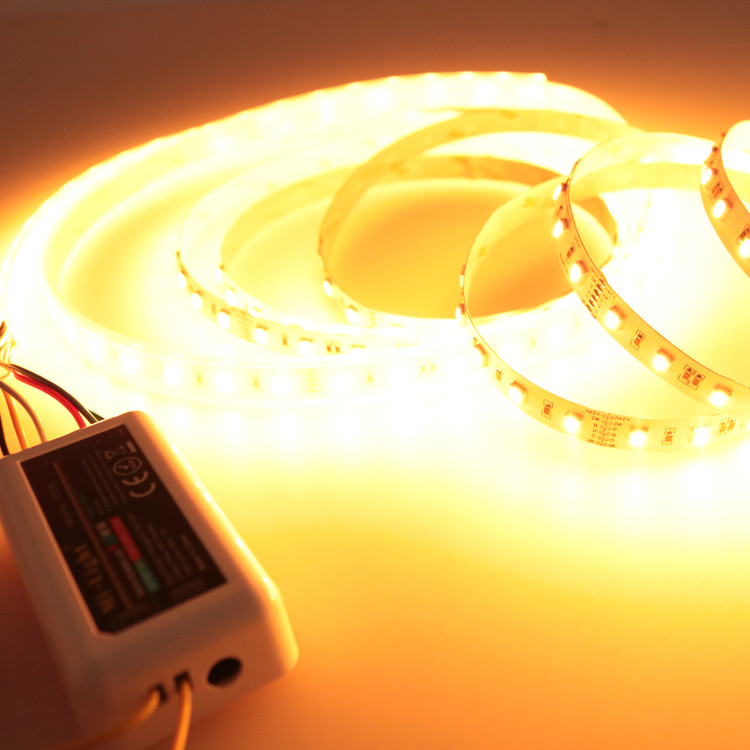

Referencia detallada del producto para comprobar el cuerpo de la tira y la disposición de los LED SMD5050.

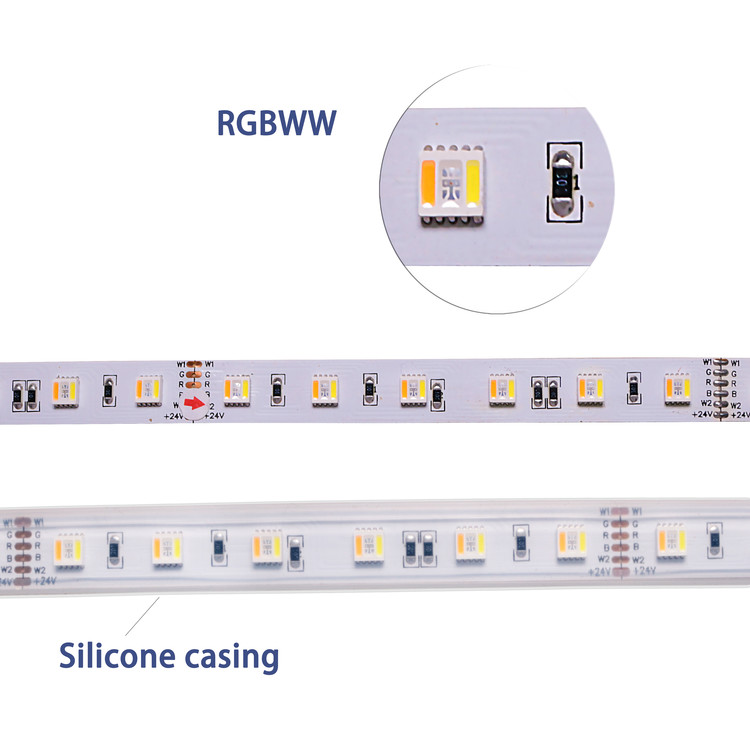

Imagen de referencia para revisar la configuración de tiras RGB, blanco cálido y blanco frío.

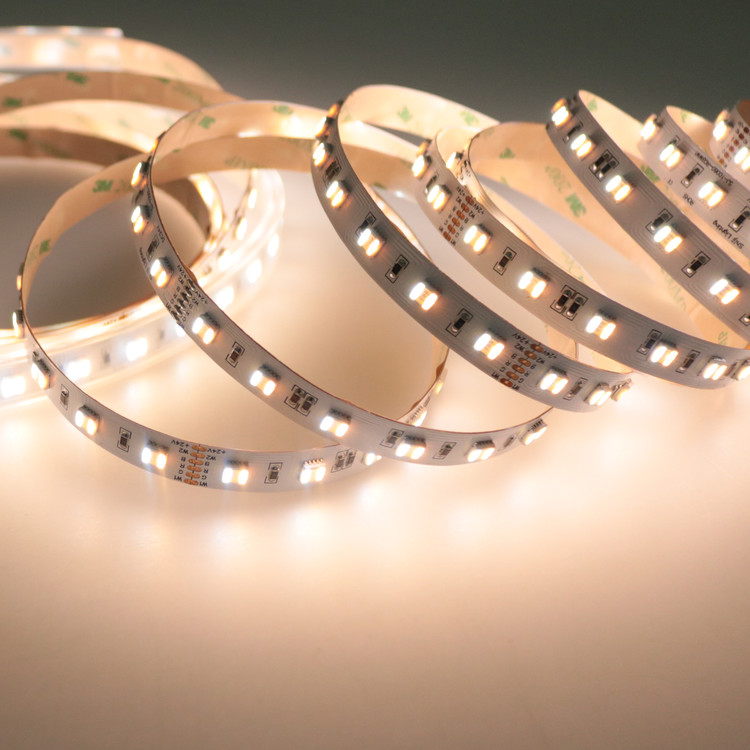

Referencia de producto para estructura de carrete, diseño de PCB flexible y planificación de instalación.
Por qué el control analógico puede ser la elección correcta
Una tira analógica RGB+CCT es apropiada cuando un proyecto necesita que toda la zona de iluminación muestre el mismo color y configuración de luz blanca. Su puesta en marcha suele ser más sencilla que un sistema de píxeles y no requiere asignación de direcciones.
Arquitectura de control más simple
Un controlador PWM multicanal compatible gestiona los canales RGB, blanco cálido y blanco frío sin direccionamiento de píxeles.
Color y blanco funcional
Una tira puede proporcionar escenas RGB decorativas durante eventos y una práctica iluminación blanca durante el funcionamiento normal.
Adecuado para iluminación zonal
Se pueden asignar circuitos de tira separados a diferentes zonas cuando un proyecto necesita control de área independiente.
DC12V o DC24V: ¿Qué versión debería elegir?
Versión CC 12 V.
La versión DC12V se puede cortar cada 3 LED, lo que proporciona incrementos de corte más cortos para diseños detallados. Generalmente transporta más corriente que una versión DC24V con la misma potencia, por lo que el tamaño del cable y la caída de voltaje requieren atención.
Versión CC 24 V.
La versión DC24V se puede cortar cada 6 LED. A menudo resulta útil para tramos lineales más largos porque la corriente es menor con el mismo vataje, pero aún se requiere una planificación de la alimentación eléctrica para una carga de 24 W/m.
Opciones impermeables
La página del producto enumera tres opciones de protección. Se debe seleccionar la versión correcta según la humedad, los requisitos de limpieza, el método de instalación y las condiciones de disipación de calor.
IP30
Versión no impermeable para espacios interiores secos, perfiles, armarios y detalles arquitectónicos protegidos.
IP65
Protección con tubo de silicona o pegamento de silicona para lugares que requieren mayor resistencia a salpicaduras y humedad.
IP67
Tubo de silicona más protección con pegamento para instalaciones más exigentes. El sellado de extremos y las salidas de cables siguen siendo importantes.
Detalles de instalación y PCB
El adhesivo 3M trasero admite el posicionamiento inicial en superficies limpias, secas y planas. Para instalaciones comerciales o de alta temperatura, es posible que aún se requiera soporte mecánico o un perfil de aluminio.

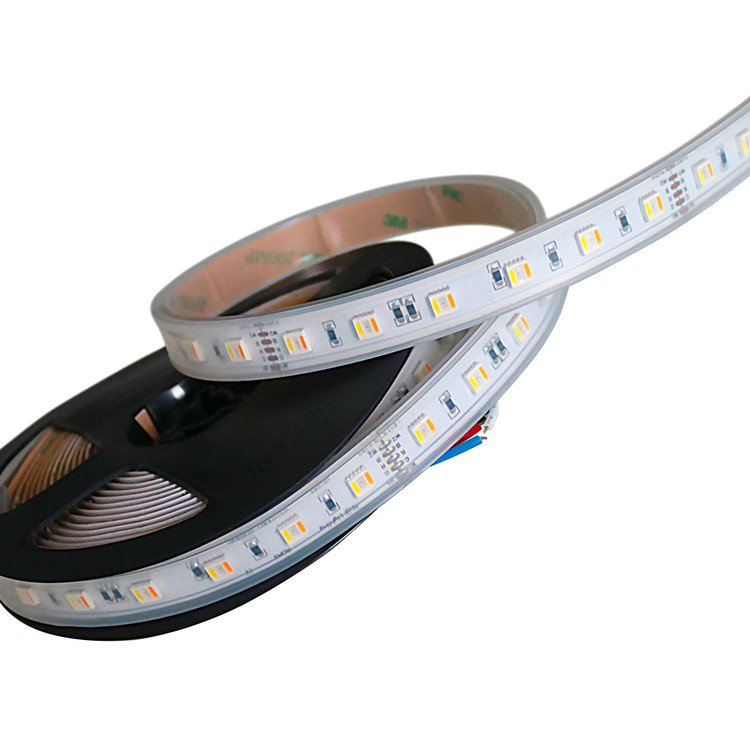

Referencia detallada del producto para verificar PCB, almohadillas de cobre y estructura de instalación.
Opciones de PCB de 2 oz y 3 oz
La página enumera 2 Oz de cobre como opción normal y 3 Oz como personalización disponible. Una PCB de cobre más pesada puede mejorar la durabilidad, la transferencia de calor y el rendimiento ante caídas de voltaje en instalaciones exigentes.
Planificación de aplicaciones
Una tira para ambiente e iluminación blanca
La página del producto enumera gimnasios, espacios de ocio, proyectos residenciales, lugares de hostelería, eventos, exposiciones y exhibidores minoristas como aplicaciones adecuadas.
RGB se puede utilizar para escenas de color de marca y ambientes de entretenimiento, mientras que los canales dedicados de blanco cálido y blanco frío pueden admitir el funcionamiento normal, la iluminación de la pantalla o la atmósfera interior ajustable.
Aplicaciones B2B típicas
Hospitalidad y Ocio
Hoteles, restaurantes, bares, salones y gimnasios que requieren tanto color ambiental como luz blanca utilizable.
Expositores minoristas
Vitrinas, estanterías, zonas promocionales y ambientes de marca con escenas de color regulables.
Eventos y exposiciones
Stands de exposición, decoración de eventos e instalaciones temporales que requieren color flexible y control CCT.
Información para confirmar antes de realizar el pedido
¿Necesita una tira RGB+CCT 5 en 1 para su proyecto?
Envíe el voltaje requerido, la longitud del proyecto, el grado de impermeabilidad, el color de PCB, el tipo de controlador, la especificación del conector y el entorno de instalación. Like Light puede ayudar a confirmar la configuración adecuada de la tira analógica RGB+CCT antes de la producción.
Preguntas frecuentes
¿Es esta una tira de LED direccionable?
No. La página del producto no especifica IC ni señal analógica. La sección de tira conectada cambia en conjunto y no admite el control de píxeles individuales.
¿Cuál es la diferencia entre RGB+CCT y RGBW?
RGBW agrega un canal blanco dedicado. RGB+CCT añade dos canales de blanco dedicados: blanco cálido y blanco frío. Esto permite el ajuste entre apariencias de luz blanca más cálidas y más frías.
¿Por qué el título dice 10 mm mientras que la especificación dice 12 mm?
La página del producto contiene esta inconsistencia. Los compradores deben confirmar el ancho final de la PCB mediante un dibujo o una muestra física antes de seleccionar conectores y perfiles de aluminio.
¿Con qué frecuencia se puede cortar la tira?
La versión DC12V se puede cortar cada 3 LED, mientras que la versión DC24V se puede cortar cada 6 LED. Corte siempre por las almohadillas de cobre marcadas.
¿Qué controlador se requiere?
Utilice un controlador RGB+CCT analógico compatible con canales de salida RGB, blanco cálido y blanco frío separados. Confirme la disposición común positiva, la definición de los pines, la capacidad actual y el método de atenuación antes de la instalación.
¿Cómo se debe calcular el suministro de energía?
Utilice la clasificación máxima especificada de 24 W/m multiplicada por la longitud total conectada y luego agregue la capacidad de reserva adecuada. Los tramos largos pueden requerir múltiples puntos de alimentación para controlar la caída de voltaje.
