Cómo planificar una tira RGB direccionable de 5V: zonas de alimentación, mapeo e IP30
Un fallo puede aparecer después del montaje: los primeros píxeles funcionan, el extremo cambia de color y la animación sigue un orden incorrecto. Los síntomas pueden venir de alimentación, datos o mapeo diferentes.
Esta guía utiliza los datos publicados por LIKELIGHT para distinguir decisiones posibles, mediciones de muestra y límites que no deben convertirse en promesas de proyecto.
Datos publicados
| Dato publicado | Valor |
|---|---|
| Modelo | L-S-SK6812-RGB-10060 |
| Entrada | DC5V |
| Potencia publicada | 18W; unidad por confirmar |
| PCB | 10mm negro o blanco |
| Longitud | 5m |
| Haz / protección | 120 grados / IP30 |
Diagnostique el cambio de color antes de editar el programa
Si el rojo permanece y el azul pierde intensidad al final, mida la tensión bajo carga. Si todos los colores son brillantes pero la persecución está invertida, revise dirección y mapeo.
La versión publicada es IP30; conviene para perfiles y pantallas interiores protegidos, no para exposición húmeda.
Lea la configuración sin inventar densidad
La página publica L-S-SK6812-RGB-10060, DC5V, PCB de 10mm negro o blanco, longitud estándar de 5m, haz de 120 grados e IP30. El nombre incluye 60 LED, pero no declara claramente una densidad por metro.
El título menciona SK6812 y WS2812B, mientras el campo estructurado identifica SK6812-RGB-10060. Fije IC, orden de color y temporización con la muestra aprobada.
Use 18W con su límite de unidad
Los valores publicados permiten la estimación teórica 18W / 5V = 3.6A para la misma unidad eléctrica. Como la página también indica 5m sin aclarar si 18W corresponde a metro, bobina u otra configuración, no dimensione la fuente con 3.6A hasta confirmar la unidad.
Mida la muestra con el efecto más exigente y divida la instalación en zonas protegidas y mantenibles. Una bobina no constituye por sí sola un sistema instalado completo.
Tabla de selección
| Condición del proyecto | Dirección | Motivo |
|---|---|---|
| Color débil al final | Medir tensión | Puede ser distribución. |
| Orden incorrecto | Revisar mapeo | Es un problema de datos. |
| Perfil interior | Evaluación adecuada | IP30 y acceso son planificables. |
| Sitio húmedo | Otra protección | IP30 no lo aprueba. |
| Dimensionar fuente | Confirmar unidad 18W | No se define metro o bobina. |
| Controlador externo | Fijar IC y orden | La muestra debe coincidir. |
Mapee píxeles en cascada, no direcciones DMX supuestas
SK6812 y WS2812B usan datos en cascada. Planifique cantidad de píxeles, dirección, orden de color, puertos y mapeo; DMX solo entra cuando el controlador superior realiza esa conversión.
Pruebe una zona numerada y cuadros rojo, verde, azul y blanco; registre primer píxel, último píxel y salida del controlador.
Integre el PCB de 10mm en la mecánica
El ancho de 10mm condiciona perfil, clips, esquinas y conectores. Evite presión o radios de curvatura que dañen el PCB.
El haz de 120 grados no garantiza una línea uniforme: profundidad del perfil, difusor y distancia de observación siguen determinando el aspecto.

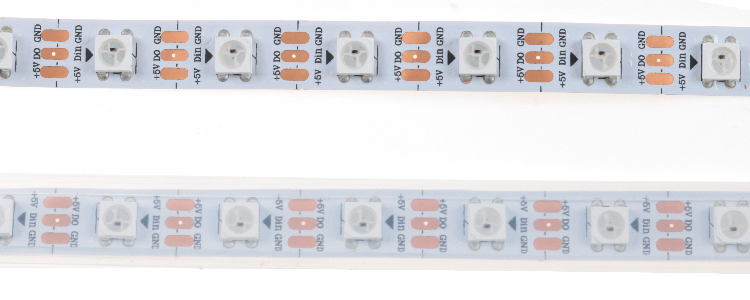

Dónde encaja la tira LIKELIGHT
DC5V, PCB de 10mm negro o blanco, 5m, 120 grados e IP30 permiten evaluarla para comercio, estudio, hostelería y perfiles interiores programables con acceso de mantenimiento.
No es prioritaria para exterior húmedo, paso LED no verificado o zonas de alimentación inaccesibles. LIKELIGHT puede fijar IC y cableado de muestra antes del lote.
Adecuado cuando
- Pantallas interiores protegidas
- Zonas DC5V accesibles
- Controlador probado con muestra
Reevaluar cuando
- Exterior húmedo con IP30
- Suponer 18W/m
- Sustituir IC sin validar
Datos que convierten la oferta en un plano
Envíe longitudes total y por zona, perfil, distancia, animación, controlador, fuentes DC5V, rutas, conectores, ambiente, color de PCB, cantidad y plazo.
Así se evalúan juntos mapeo, zonas de alimentación y conexión mecánica, además de las mediciones necesarias antes de producción.
- Longitudes
- Perfil
- Distancia y contenido
- Controlador y DC5V
- Cables y conectores
- Ambiente, cantidad y plazo
Preguntas frecuentes
¿18W significa por metro?
La página no define la unidad.
¿Cada píxel tiene dirección DMX?
No salvo que un controlador lo mapee.
¿IP30 sirve al exterior?
No para exposición húmeda.
¿Por qué probar cuatro colores?
Ayuda a separar orden, datos y tensión.
