¿Fallan las luces de píxeles permanentes? Puesta en marcha y diagnóstico de UCS1903
Colores incorrectos, tramos apagados y atenuación con carga exigen pruebas distintas. Una cadena UCS1903 DC12V de 20 puntos ayuda a separar configuración, datos y alimentación antes de cerrar los soportes.
Empiece por el síntoma, no por pedir repuestos
Una instalación festiva permanente puede presentar colores incorrectos en todos los puntos, pérdida de respuesta después de una unión o cambios en el extremo al aumentar el brillo. Sustituir toda la cadena sin distinguirlos puede dejar intacto el problema de configuración o cableado.
Registre qué puntos responden a rojo, verde, azul y a un punto móvil; repita con menor nivel de salida. Colores intercambiados pero estables orientan hacia el mapeo; un límite repetible, hacia una unión o los datos; un cambio con la carga justifica medir la alimentación. Son indicios diagnósticos, no pruebas definitivas de un componente averiado.
Establezca una referencia de 20 puntos antes de ampliar
En este modelo cada lámpara contiene tres LED SMD5050 RGB. La página indica control individual de cada píxel y 20 puntos por cadena. Tres LED dentro de una lámpara no son tres puntos programables: prepare la secuencia para los 20 puntos reales, no para el número total de LED.
Pruebe con un controlador configurado expresamente para la versión UCS1903 suministrada, polaridad documentada y pinout correcto. La página identifica como entrada el conector macho con pines, pero el plano de muestra debe identificar cada pin. Desconecte la alimentación al trabajar en baja tensión; los trabajos de red corresponden a un instalador cualificado.
Guarde las pruebas de color y punto móvil que funcionen. Añada un tramo cada vez sin cambiar simultáneamente ajustes, cables y efecto. Si el fallo aparece tras un único cambio, la comparación permite localizarlo sin especular.
Use la carga publicada para distinguir problemas eléctricos
Con el máximo de 0.72W por punto, 20 × 0.72W = 14.4W y la corriente teórica es 14.4W ÷ 12V = 1.2A. Como ejemplo, 100 puntos representan 72W y 6A a DC12V, antes de pérdidas y reserva. Esto no determina cuántas cadenas pueden enlazarse ni alimentarse por un solo conector.
El consumo real varía con brillo, colores y animación. Divida una instalación grande en zonas de alimentación accesibles en lugar de suponer que datos y energía deben seguir una única ruta continua. El diseño eléctrico aprobado define sección, protecciones, reserva y puntos de alimentación.
La caída de tensión equivale a corriente por resistencia de línea. Conductores más largos o finos y uniones adicionales afectan la resistencia; una carga mayor aumenta la caída en condiciones comparables. Mida la tensión con carga en el primer punto y el más alejado durante la misma escena. Medir solo la fuente no muestra qué recibe el último punto; bajar el brillo para ocultar el fallo no completa la reparación.
Separe la red de iluminación de la salida de píxeles
UCS1903 corresponde al lado de píxeles en cascada. La página menciona sistemas SD, DMX y Art-Net, pero eso no convierte la lámpara en un equipo DMX directo. Un controlador compatible puede traducir el programa superior a los datos de píxel requeridos.
Revise tipo de píxel, cantidad, orden de colores, asignación de salida y sentido de datos. Ante colores estables pero incorrectos, revise el mapeo antes de cambiar lámparas. Si persiste un límite de fallo, aísle la unión o tramo con un equivalente probado y sin alimentación; no puentee pines desconocidos. No se publican capacidad de puerto ni distancia de señal.
Proteja el acceso de reparación y la visibilidad
El cuerpo de 30mm y el ángulo de haz de 140° hacen relevante la orientación. Un borde profundo puede ocultar puntos desde la acera aunque la electricidad funcione correctamente. Compruebe la vista más cercana y la principal con el soporte real antes de cerrarlo.
La cadena declara IP66, pero un empalme modificado, una salida de cable o la caja de alimentación requieren protección propia. Mantenga acceso a los cambios de zona y evite tracción sobre las uniones. Como las descripciones de separación de la página difieren, use un plano acotado aprobado para perforar o fabricar canales, no fotografías.
Del síntoma a la prueba controlada
| Síntoma observado | Prueba siguiente | Qué permite distinguir |
|---|---|---|
| Colores intercambiados de forma estable | Ejecutar rojo, verde y azul por separado | Mapeo de color frente a fallos intermitentes |
| Secuencia detenida en la misma unión | Aislar unión o tramo con un equivalente probado | Acota el límite del fallo |
| Prueba de mesa correcta, línea instalada incompleta | Inspeccionar desde posiciones reales | Obstrucción óptica frente a fallo de control |
| Fallo tras modificar una conexión exterior | Inspeccionar unión y sujeción del cable | IP66 original no valida interfaces alteradas |
| Extremo inestable con salida alta | Comparar tensiones inicial y final con carga | Contribución de carga y pérdidas de línea |
| Otro controlador no reproduce la muestra | Comprobar modo UCS1903, cantidad, salida y mapeo | DMX o Art-Net superior no es la señal del píxel |
La configuración LIKELIGHT utilizada en estas pruebas

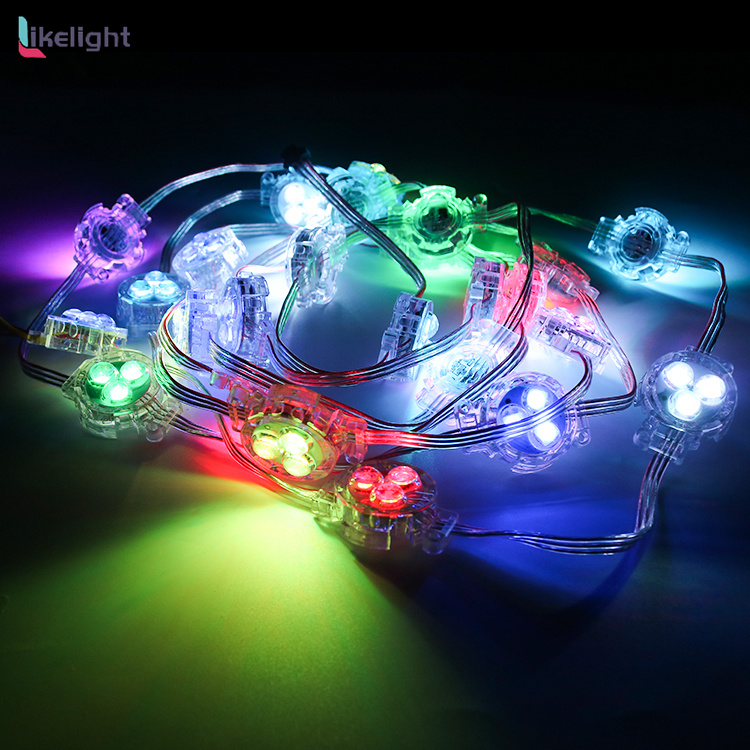

LIKELIGHT L-C-30ICRGB-1903 combina puntos RGB individuales, cuerpo de 30mm, DC12V y un máximo publicado de 0.72W por punto. La cadena de 20 puntos forma una referencia manejable para verificar orden, colores y carga calculada antes de ampliar la instalación.
Puede evaluarse para contornos decorativos permanentes con puntos visibles y secuencias programadas. No sustituye una tira luminosa continua, ni su nombre garantiza un sistema exterior completo sin mantenimiento. La interfaz pedida, la visibilidad del soporte, las zonas eléctricas y el acceso de servicio determinan su idoneidad.
| Modelo | L-C-30ICRGB-1903 |
|---|---|
| Fuente luminosa | 3 LED SMD5050 RGB por punto |
| Circuito de control | UCS1903; píxeles individuales |
| Alimentación | DC12V |
| Potencia máxima | 0.72W por punto |
| Cantidad por cadena | 20 puntos |
| Cuerpo y ángulo de haz | 30mm; 140° |
| Protección | IP66 |
| Separación | Personalizable; rige el plano aprobado |
Envíe un fallo reproducible o los datos del proyecto
- Plano de zonas y puntos por zona
- Controlador, firmware y modo de píxel
- Valores de la fuente y ruta del cable
- Fotos de conectores, polaridad y soportes
- Escena de prueba, puntos afectados y tensiones con carga
- Entorno, muestras necesarias y plazo
Estos registros ayudan a LIKELIGHT a reproducir el síntoma y evaluar conjuntamente mapeo, zonas eléctricas y conexiones. En proyectos nuevos también definen una prueba representativa antes de la fabricación en serie.
Preguntas frecuentes
¿Una cadena de 20 puntos con 60 LED se configura como 60 píxeles?
No. Esta configuración tiene tres LED en cada punto controlado individualmente. Utilice el número real de puntos.
¿Se puede conectar un cable DMX directamente?
La página describe opciones de sistema con controlador, no entrada DMX directa en la lámpara. Utilice salida UCS1903 confirmada y pinout correcto.
¿1.2A significa que cualquier puerto alimenta la cadena?
No. Es la carga teórica al máximo publicado. Puerto, cableado y protección necesitan sus propios valores aprobados.
¿Por qué dibujar por separado zonas de control y energía?
Una secuencia puede cruzar un límite físico mientras cada área necesita alimentación accesible y aislamiento para servicio. Documentar ambas evita una cadena imposible de mantener.
