Píxeles DMX RGBW de 50 mm: verifique el canal blanco antes de instalar la fachada
Una matriz puede superar una prueba RGB y fallar al activar el blanco. Esta guía usa un punto RGBW de DC24V, 1,44 W y 50 mm para fijar canales, mapeo, carga y conexiones exteriores.
Por qué una persecución RGB no aprueba una matriz RGBW
Una animación puede parecer correcta sin activar nunca la salida blanca dedicada. El fallo aparece después como blanco incoherente, mezcla RGB no deseada o desplazamiento de direcciones.
Empiece con escenas fijas de rojo, verde, azul y blanco, y después combine canales y salida máxima. Así se detecta el orden incorrecto antes de que el movimiento lo oculte.
Interprete correctamente los nueve emisores y el cuerpo de 50 mm
La página indica seis SMD5050 RGBW y tres SMD3535 blancos dentro de un punto de 50 mm. Son emisores de una carcasa, no nueve píxeles DMX ni una personalidad publicada.
El ángulo publicado de 140° crea un punto visual amplio, pero el paso de la retícula, la reflectancia y la distancia de observación determinan el aspecto final.
Relacione la carga nominal con la tabla de direcciones
DC24V y 1,44 W dan 1,44 ÷ 24 = 0,06 A por punto. Una zona ilustrativa de 100 puntos suma 144 W y 6 A; no define sección de cable, número de inyecciones ni capacidad del controlador.
Calcule cada zona y anote la fuente junto a su intervalo DMX. Si el blanco intenso provoca parpadeo remoto, compare tensiones de inicio y final con la misma escena antes de cambiar el mapa.
El consumo real depende de los niveles de canal. Margen, protección, conectores y caída de tensión forman parte del diseño; 6 A no significa una única alimentación.
Fije personalidad DMX, orden y comportamiento del blanco
El nombre y el modelo identifican un punto DMX RGBW, pero no publican personalidad, método de direccionamiento ni RDM. Solicite las instrucciones de la revisión suministrada; no presuponga cuatro canales por punto.
Numere posiciones, active una cada vez y registre qué luminaria responde. Un desplazamiento repetible indica mapeo o personalidad; un fallo después de una unión exige inspección sin tensión.
IP67 limita la carcasa, no todo el sistema
IP67 es el grado publicado del punto. Empalmes, fuentes, controladores y cajas requieren protección propia; tampoco demuestra drenaje, alivio de tracción ni inmersión.
El diámetro de 50 mm no es una plantilla de taladro. Apruebe orificio, retención, curvatura del cable, espacio posterior y sustitución en un panel de muestra.
Tabla de decisiones de puesta en marcha
| Condición observada | Decisión siguiente |
|---|---|
| RGB correcto y blanco incorrecto | Ejecute blanco solo y escenas combinadas; revise personalidad y orden. |
| Todos los puntos presentan el mismo desplazamiento | Compare la personalidad del controlador con la revisión suministrada. |
| El fallo empieza tras una unión | Desconecte, inspeccione y sustituya por un tramo corto verificado. |
| Zona ilustrativa de 100 puntos | Parta de 144 W y 6 A; diseñe circuitos según cable y componentes. |
| Panel de fachada perforado | Apruebe orificio, fijación, espacio posterior y sustitución. |
| Contenido de vídeo fino | Prototipe paso y distancia; 50 mm no define resolución. |
Caso LIKELIGHT: apruebe una zona de muestra repetible

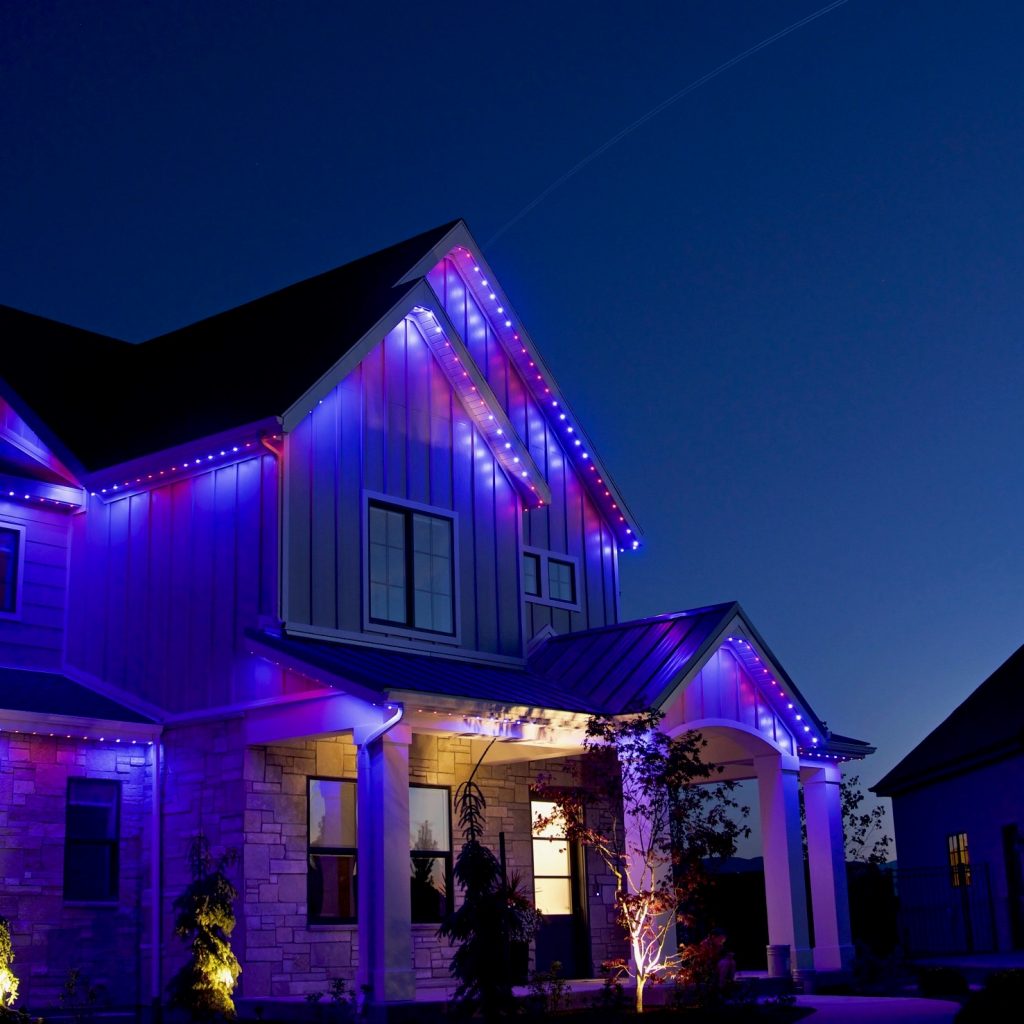

LIKELIGHT L-C-509-DMXRGBW publica DC24V, 1,44 W por punto, construcción RGBW de 50 mm, 140° e IP67. Encaja en fachadas decorativas que requieren color visible y blanco dedicado.
No es por sí solo una especificación de fachada multimedia. Apruebe personalidad DMX, aspecto blanco, orden, conector y ensayo de carga como una misma referencia para producción y obra.
| Modelo | L-C-509-DMXRGBW |
|---|---|
| Electricidad | DC24V; 1,44 W/punto; 0,06 A teóricos |
| Fuentes luminosas | 6 × SMD5050 RGBW y 3 × SMD3535 blancos |
| Óptica | Punto de 50 mm; ángulo publicado de 140° |
| Protección | Carcasa de punto IP67 |
| Zona ilustrativa | 100 puntos: 144 W y 6 A; no es límite |
Datos que deben fijarse antes de cotizar
- Plano, cantidad y paso físico
- Controlador DMX, personalidad y direccionamiento
- Blanco requerido y escena de referencia
- Zonas de potencia, fuentes y cables
- Orificio, fijación, conectores y acceso
- Pruebas de muestra y plazo
Estos datos unen apariencia, mapa DMX, carga y acceso mecánico para reproducir la muestra en la fachada.
Preguntas frecuentes
¿RGBW siempre usa cuatro canales DMX?
No. La personalidad real debe proceder de la documentación suministrada.
¿Pueden 100 puntos compartir 6 A?
Es una estimación nominal, no un diseño de alimentación; mandan pérdidas, margen, conectores y protección.
¿IP67 incluye conectores?
Solo si el conjunto de conexión posee ese grado confirmado.
¿Por qué probar el blanco por separado?
Una animación RGB puede ocultar errores del cableado o personalidad del blanco.
