Píxeles RGB de feria de 120 mm: integrar cargas de 27 W y control UCS2903
Un punto RGB grande puede brillar en banco y fallar como sistema de atracción si se suponen la alimentación y el control. Esta guía usa la configuración publicada de 120 mm, DC24V, 27 W y UCS2903.
Una muestra brillante no demuestra toda la instalación
Una lámpara aislada usa cables cortos y pocas uniones; un panel completo añade pérdidas y carga simultánea.
Monte la muestra con paso, superficie y conectores previstos; pruebe colores fijos, salida alta y programa real mientras registra tensión y orden.
Separe los 18 LED de la posición controlada
La página publica cuerpo de 120 mm, 18 SMD5050 RGB y UCS2903. Son emisores dentro de una carcasa, no 18 direcciones ni 18 píxeles independientes.
La superficie grande favorece efectos llamativos a distancia, pero el paso y la distancia de visión deciden si sirve para texto o vídeo.
Diseñe zonas desde 27 W
DC24V y 27 W dan 27 ÷ 24 = 1,125 A por punto. Diez puntos ilustrativos suman 270 W y 11,25 A; no es una cantidad de alimentación aprobada.
La corriente eleva la caída en cables y contactos. Divida en zonas mantenibles y mida el punto lejano con la misma escena de alta salida.
El consumo cambia con la animación; margen, cables, conectores, protección y movimiento pertenecen al diseño eléctrico.
Resuelva UCS2903, DMX y las referencias de control
La página cita UCS2903, T-1000S, T-200K y controlador DMX. No demuestra conexión directa de todos con una misma versión.
Fije interfaz, dirección de datos, orden de color, agrupación, pinout y archivo de control. Use términos de dirección DMX solo cuando la interfaz lo exponga.
Protección y retención se validan por separado
Se ofrecen IP65/IP67. Confirme una versión y su conjunto de cables y conectores; el grado no prueba vibración ni fuerza de retención.
Soporte cables, evite tracción sobre la carcasa y conserve acceso. El diámetro de 120 mm no sustituye un plano de taladro.
Tabla de integración
| Condición | Decisión |
|---|---|
| Una lámpara funciona y el grupo parpadea | Compare tensión cercana y lejana con la misma escena. |
| Orden incorrecto con cualquier carga | Revise dirección, agrupación y archivo. |
| Diez puntos ilustrativos | Parta de 270 W y 11,25 A; dimensione por componentes. |
| Sistema DMX existente | Confirme direccionamiento compatible. |
| Panel móvil | Valide retención y vibración aparte de IP. |
| Texto o vídeo fino | Prototipe paso y visión; 120 mm favorece efectos grandes. |
Caso LIKELIGHT: fije una zona repetible de diez puntos

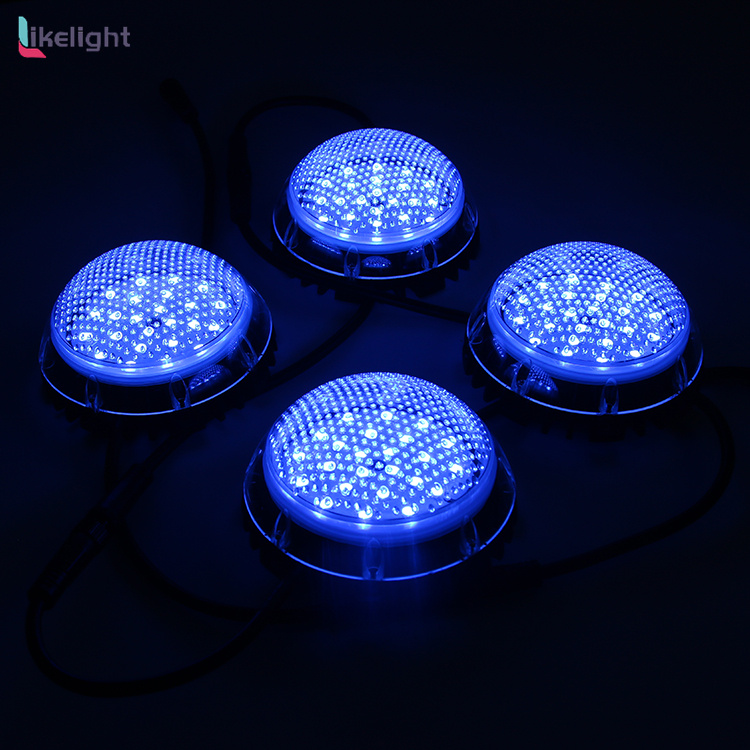

LIKELIGHT L-D-120-DMX512 publica DC24V, 27 W, 18 SMD5050 RGB, UCS2903 e IP65/IP67. Encaja en decoración de feria con puntos grandes programables.
No promete capacidad de controlador ni seguridad completa de la atracción. Interfaz, zona de potencia, protección y fijación deben aprobarse juntas.
| Modelo | L-D-120-DMX512 |
|---|---|
| Motor luminoso | 120 mm; 18 × SMD5050 RGB |
| Control | UCS2903; confirmar interfaz |
| Electricidad | DC24V; 27 W; 1,125 A teóricos |
| Protección | IP65 / IP67 |
| Diez puntos | 270 W y 11,25 A; no es límite |
Datos antes de cotizar
- Cantidad, paso y zonas
- Controlador, interfaz y programa
- Fuentes, cables y conectores
- Protección y exposición
- Orificio, fijación y movimiento
- Pruebas y plazo
Estos datos combinan carga, interfaz, distribución y fijación en una zona repetible, en lugar de aprobar una sola lámpara con cable corto.
Preguntas frecuentes
¿18 LED significan 18 píxeles?
No; confirme agrupación y correspondencia física.
¿Diez puntos comparten 11,25 A?
Es una estimación; cable, conectores y protección deciden.
¿UCS2903 es DMX512?
No; confirme la interfaz entre la cadena y el sistema.
¿IP67 cubre un panel móvil?
No verifica vibración, retención ni seguridad de máquina.
