Luz lineal DMX512: separar universos y circuitos DC24V
Una fachada puede funcionar en la muestra y fallar al crecer si canales y potencia se tratan como el mismo límite. Calculamos ambos para la barra LIKELIGHT de 8 pixels/m.
Un plano necesita dos presupuestos
El universo DMX limita canales; la rama eléctrica limita vatios, corriente y caída. Un límite no valida el otro.

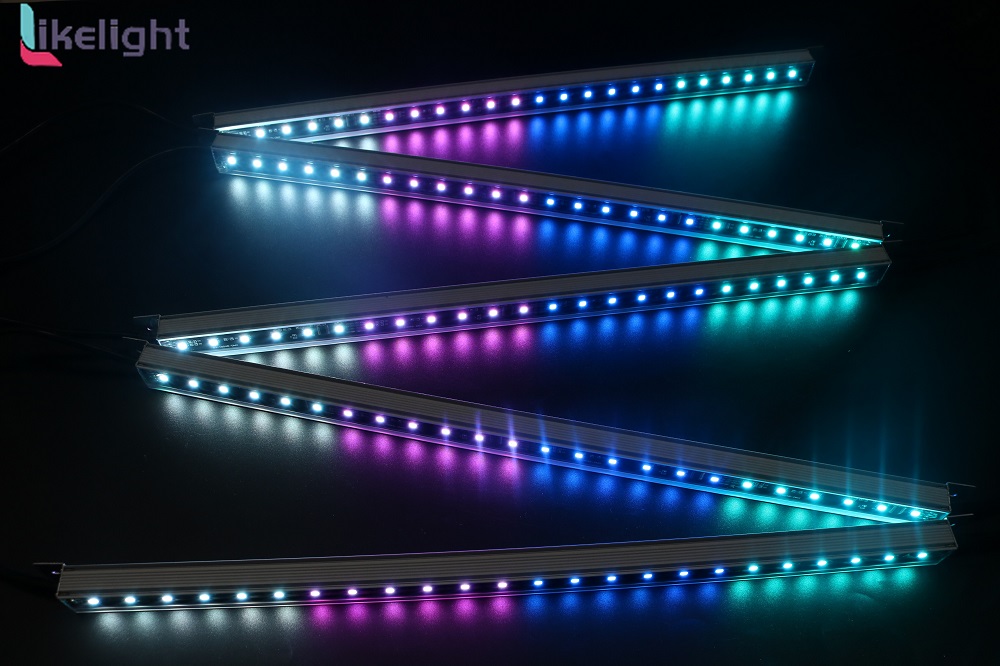

Ocho píxeles por metro crean pasos controlados de 125mm para flujos y persecuciones, no vídeo cercano.
Calcule el universo después de confirmar el modo
Con RGB de tres canales, 8×3=24 canales/m. Veintiún metros usan 504; el metro 22 supera 512.
Es una condición, no una regla para todos los modos. Confirme personalidad, inicio y canales auxiliares antes de reservar zonas.
Forme ramas DC24V desde 11,52W/m
11,52W÷24V=0,48A/m. Un ejemplo de 20m suma 230,4W y 9,6A.
Color, brillo, programa y pérdidas cambian la entrada; el ejemplo no autoriza un solo cable.
La caída es corriente × resistencia. Divida zonas, calcule cables y conectores y mida el extremo bajo la escena exigente.
Pruebe el mapa antes de repetir la barra
La barra publicada mide 1000×50×45mm, con 48 SMD5050/m, 8 pixels/m, DMX512 y 180°. Relacione número, dirección y sentido físico.
Ensaye píxeles, orden de color, fundidos, apagado, reinicio y terminación. Una barra invertida rompe una hoja correcta.
Continuidad mecánica y protección
Las piezas de un metro simplifican cantidades, pero juntas, salidas, esquinas y soportes deciden la línea visible. Apruebe varias barras juntas.
Se publican CE y RoHS, no la protección final. En exposición confirme versión, extremos, conectores, drenaje y acceso.
Tabla DMX y potencia
| Condición | Decisión |
|---|---|
| Flujo a distancia media | Probar pasos de 125mm. |
| RGB de tres canales | 24 canales/m y hasta 21m completos. |
| Canales adicionales | Recalcular huella real. |
| Zona de 20m | Partir de 230,4W y 9,6A. |
| Juntas de un metro | Aprobar alineación, hueco y salida. |
| Exposición | Confirmar protección; CE/RoHS no sellan. |
Caso LIKELIGHT: una coordenada para control y potencia
LIKELIGHT L-R-10048-DMX publica DC24V, DMX512, 48 SMD5050/m, 8 pixels/m, 11,52W/m, 180° y 1000×50×45mm.
Encaja en color de fachada a distancia media con paso 125mm; no en gráficos finos cercanos. Libere solo cuando mapa, carga de 0,48A/m, secuencia y protección coincidan.
| Modelo | L-R-10048-DMX |
|---|---|
| Control/luz | DMX512; RGB; 48 SMD5050/m |
| Píxeles | 8 pixels/m; paso 125mm |
| Electricidad | DC24V; 11,52W/m; 0,48A/m |
| Cuerpo/óptica | 1000×50×45mm; 180° |
| Publicado/desconocido | CE, RoHS; protección sin publicar |
Datos antes de cotizar
- Plano y secuencia
- Distancia y animación
- Modo, canales y universos
- Fuentes DC24V, zonas, cables y conectores
- Soportes, juntas, salidas y protección
- Escenas, muestra, cantidad y plazo
Estos datos alinean orden físico, universos DMX, zonas DC24V y juntas mecánicas en un plano común para programación, producción e instalación.
Preguntas frecuentes
¿Siempre son 24 canales/m?
Solo con tres canales RGB por píxel.
¿Siempre caben 21m?
Solo sin canales adicionales.
¿Un feed para 20m?
230,4W y 9,6A no lo autorizan.
¿Está confirmada para exterior?
Debe confirmarse la protección pedida.
