IC del controlador de pantalla de rejilla UCS5603LED

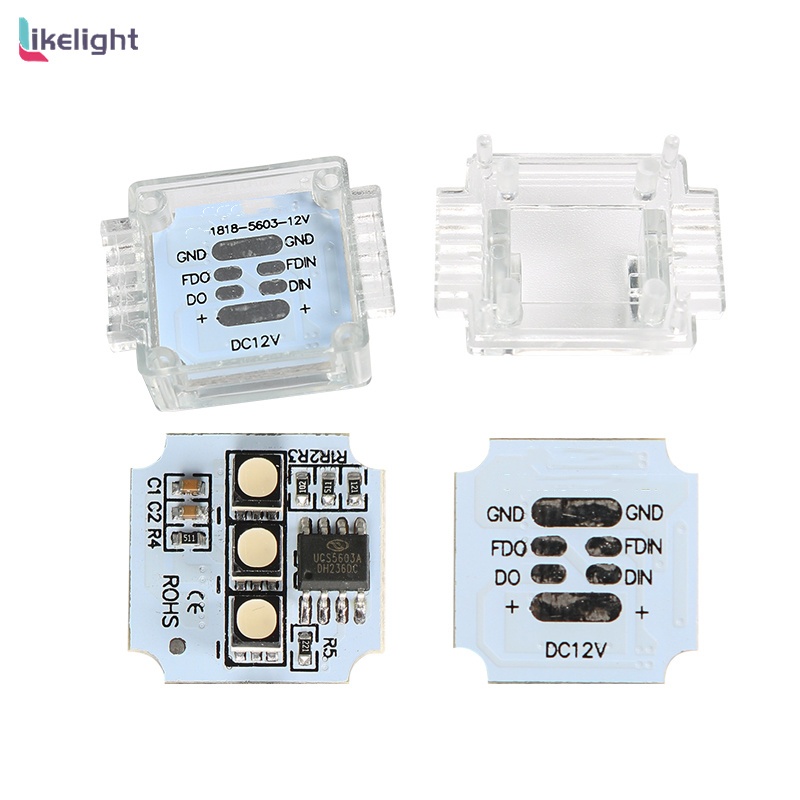

UCS5603 hasta 4096 nivel de gris relé de punto defectuoso de 3 canales controlador de pantalla de rejilla LED IC

Descripción general del producto

UCS5603 es un circuito especial de control de unidad LED con función de continuación de punto defectuoso de tres canales gris de 4096 niveles, con interfaz digital MCU integrada en el interior, pestillo de datos, controlador LED de alto voltaje y otros circuitos. El brillo único del chip se realiza mediante el control periférico MCU, y el control en cascada se realiza mediante el control de luminiscencia de celosía de color de pantalla grande exterior. La función de transmisión de puntos defectuosos adopta la avanzada tecnología de reconocimiento de señales de error HPD, la tasa de reconocimiento de señales de errores de canal puede alcanzar más del 99% y también utiliza un motor de decodificación dual patentado, mientras monitorea 2 canales, cualquier problema de señal de canal cambia en tiempo real a Canal normal positivo, no es fácil para el ojo humano encontrar una pantalla anormal durante el proceso de conmutación. La salida del canal RGB UCS5603 adopta una salida de escala de grises de 4096 niveles y agrega la función de ajuste independiente de corriente de cada canal, además de un diseño de corriente constante de alta precisión ±3, para que el efecto de la imagen restaure más el color real, rico y hermoso.

Características funcionales

1. Función de transmisión de puntos defectuosos de doble canal, la señal del punto de falla puede continuar transmitiéndose, la tasa general de transmisión de fallas es de más del 95% y la imagen es buena
2. Tecnología líder en reconocimiento de señales de error HPD, tasa de reconocimiento de fallas de canal de más del 99%
3. Motor de decodificación dual patentado, monitorea y decodifica 2 canales al mismo tiempo, cualquier canal en uso cambiará al canal normal en tiempo real y, debido a que es un interruptor en tiempo real, es difícil para el ojo humano encontrarlo. El proceso anormal de la pantalla cuando ocurre la falla.
4. El UCS5603 funciona a cualquier velocidad de fotogramas

Capacidades avanzadas de prueba de fallas de canal:

1. Función de reacción en tiempo real durante la prueba del canal: detección dinámica en tiempo real de cualquier falla del canal a través del programa de prueba, el canal principal normalmente es luz roja, auxiliar; el canal auxiliar normalmente es verde, la luz correspondiente no está encendida cuando hay alguna El canal falla y la luz de recuperación de fallas está encendida, monitoreo en tiempo real, respuesta en tiempo real. Esta función de respuesta en tiempo real facilita la identificación de fallas suaves que ocurren en frecuencias más altas.
2. Función de prueba de cortocircuito de doble canal: cuando los dos canales del IC cortocircuitan, aunque el patrón de prueba de producción es normal, pero la ingeniería; es fácil causar inestabilidad en diversos entornos de interferencia. A través del programa de prueba dedicado UCS5603, este tipo de falla UCS5603; se identifica efectivamente por el estado de la luz cuando la luz está apagada.

El puerto de salida RGB puede alcanzar un nivel de gris 4096, frecuencia de actualización del puerto 2K
Diseño de precisión de corriente constante alta ±3
RGB La corriente de cada canal se puede configurar de forma independiente mediante software, dividida en 16 niveles
UCS5603A: 1,5 mA a 24 mA, rango 1,5 mA, corriente de encendido predeterminada 18 mA
UCS5603B: 3 mA a 48 mA, rango 3 mA, corriente de encendido predeterminada 36 mA
UCS5603 Frecuencia de transmisión de datos 800K/s. Cuando la frecuencia de actualización de la pantalla requiere 30 fotogramas/segundo, se pueden conectar en cascada 740 puntos. Frecuencia de actualización de imagen A 60 fotogramas por segundo, se pueden conectar en cascada 370 puntos. Los requisitos de velocidad de fotogramas más bajos permiten conectar más puntos en cascada
Chip VDD regulador de voltaje integrado de 5V, puerto de salida que soporta voltaje de hasta 30V
Encendido. Todos los canales RGB están apagados, negro
Diseño de tecnología mejorada de bajo voltaje, el UCS5603 puede funcionar de manera estable a tan solo 2,5 V, lo que reduce en gran medida la interferencia causada por las fluctuaciones de energía.
La tecnología patentada antiinterferencias S-AI puede reducir y filtrar en gran medida las interferencias de radiación y las interferencias conducidas.
La tecnología S-Drive y la tecnología de recepción mejorada mejoran enormemente la distancia de conexión entre puntos
Diseño industrial, estable y confiable.
Síntoma: A través del programa de prueba dedicado UCS5603, este tipo de falla UCS5603
Se identifica efectivamente por el estado de la luz cuando la luz está apagada.
