UCS5603LED网格屏驱动IC
UCS5603 高达4096灰度 3通道坏点继电器 LED网格屏驱动IC

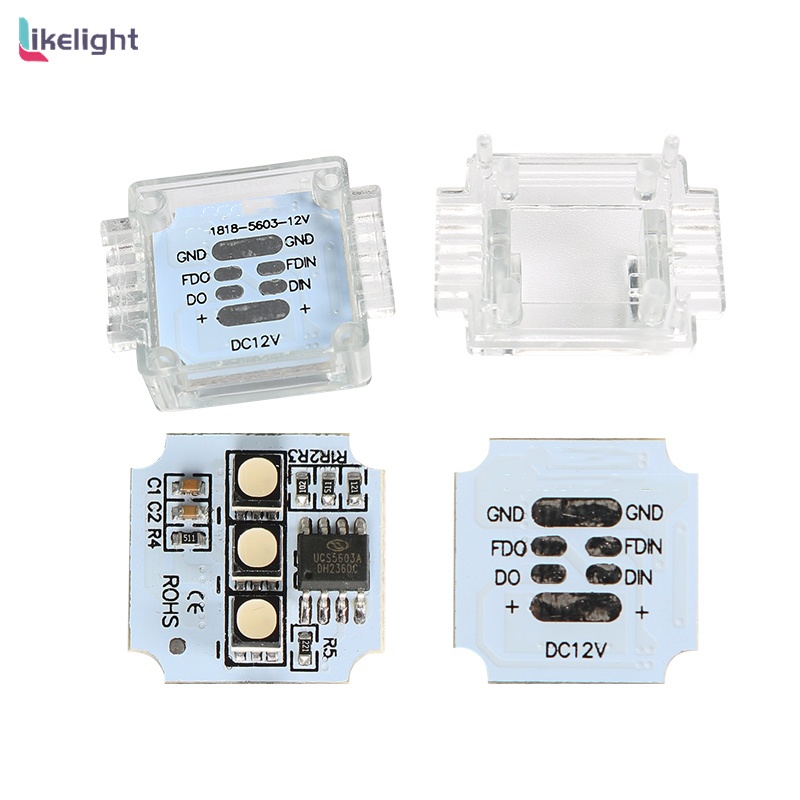

产品概述
UCS5603是一款4096级灰度三通道坏点延续功能LED驱动控制专用电路，内部集成了MCU数字接口、数据锁存器、LED高压驱动等电路。芯片的单一亮度通过外围MCU控制实现，级联控制通过户外大屏彩色点阵发光控制实现。坏点传输功能采用先进的HPD错误信号识别技术，通道错误信号识别率可达99%以上，并且还采用专利双解码引擎，同时监控2个通道，任意通道信号出现问题实时切换到正常通道，人眼在切换过程中不易发现屏幕异常。 UCS5603 RGB通道输出采用4096级灰度输出，并增加各通道电流独立调节功能，加上±3高精度恒流设计，使画面效果更加还原真实色彩，丰富艳丽。
功能特点
- 1.双通道坏点传输功能，故障点信号可继续向下传递，整体故障传输率95%以上，且画面良好
- 2.领先的HPD错误信号识别技术，通道故障识别率超过99%
- 3.专利双解码引擎，同时监控和解码2个通道，任何使用中的通道都会实时切换到正常通道，并且由于是实时切换，人眼很难发现故障发生时屏幕异常处理
- 4. UCS5603工作在任意帧率
先进的通道故障测试能力：
1、通道测试时实时反应功能：通过测试程序实时动态检测任意通道故障，主通道常亮红灯，辅助；辅助通道常亮绿灯，有故障时对应灯不亮通道出现故障，故障恢复灯亮，实时监控，实时响应，实时响应功能有利于识别出现频率较高的软故障。
2.双通道短路测试功能：当IC的两通道短路时，虽然生产测试图形正常，但工程；在各种干扰环境下很容易造成不稳定。通过UCS5603专用测试程序，UCS5603的此类故障；是通过灯灭时的灯状态来有效识别的。
2.双通道短路测试功能：当IC的两通道短路时，虽然生产测试图形正常，但工程；在各种干扰环境下很容易造成不稳定。通过UCS5603专用测试程序，UCS5603的此类故障；是通过灯灭时的灯状态来有效识别的。
- RGB输出端口可实现4096级灰度，端口刷新频率2K
- ±3高恒流精度设计
- RGB各通道电流可通过软件独立设置，分为16级
- UCS5603A：1.5mA至24mA，范围1.5mA，默认开机电流18mA
- UCS5603B：3mA至48mA，范围3mA，默认开机电流36mA
- UCS5603数据传输频率800K/秒。当屏幕刷新率要求30帧/秒时，可级联740点。画面刷新率每秒60帧，可级联370点。较低的帧速率要求允许更多的点级联
- 芯片VDD内置5V稳压器，输出端口耐压可达30V
- 通电。所有 RGB 通道均关闭，黑色
- 低压增强技术设计，UCS5603可低至2.5V稳定工作，大大减少电源波动带来的干扰
- S-AI抗干扰专利技术，可大幅降低和过滤辐射干扰和传导干扰
- S-Drive技术和增强接收技术大大增强点间连接距离
- 工业设计，稳定可靠
- 故障现象：通过UCS5603专用测试程序，UCS5603出现此类故障
- 灯灭时通过灯状态有效识别
如果您不确定哪种 IC 最适合您的项目或需要布局配置方面的帮助，请致电我们莱克莱特：+86-755-23328395，电子邮件：联系@like-light.com。我们可以为您提供完整的设计和制造服务，以满足您的特定需求和要求。
