Cómo elegir la resistencia limitadora de corriente para LED
Cómo elegir la resistencia limitadora de corriente para LED

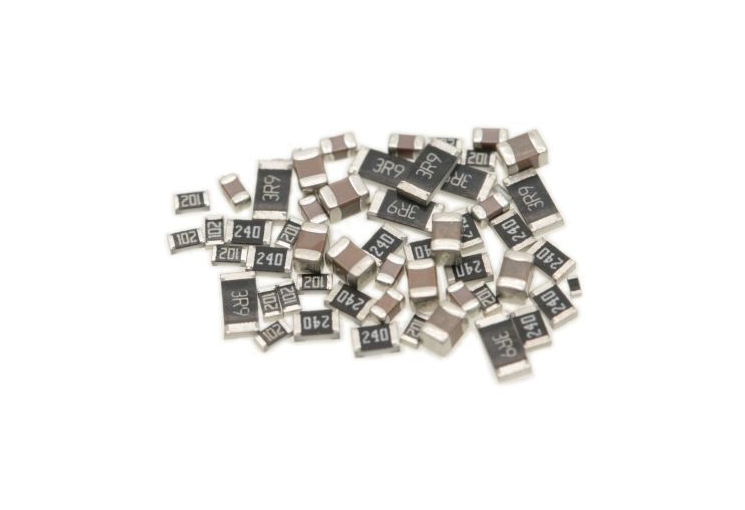

El papel de la resistencia LED
Limitación y protección de corriente: una de las funciones principales de las resistencias LED es limitar la corriente que pasa a través del LED. Debido a que los LED son muy sensibles a la corriente, demasiada corriente puede dañarlos. Por lo tanto, la resistencia limita la corriente proporcionando resistencia adicional, asegurando que el LED funcione al voltaje nominal, extendiendo así la vida útil del LED.
Estabilidad de voltaje: en un circuito, el voltaje puede fluctuar por diversas razones. Si el LED está conectado directamente a la fuente de alimentación, estas fluctuaciones de voltaje pueden provocar que el brillo del LED sea inestable o se dañe. La resistencia puede estabilizar el voltaje en ambos extremos del LED absorbiendo el exceso de voltaje, asegurando que el LED funcione con un voltaje estable.
Aplicaciones en circuitos en serie y paralelo: En el circuito en serie del LED, cada LED necesita la misma corriente para funcionar. Dado que las características de corriente-voltaje de los LED no son lineales, se necesita una resistencia para garantizar que cada LED reciba la misma corriente. Del mismo modo, en los circuitos en paralelo de leds, aunque el voltaje de cada LED es el mismo, la corriente puede variar debido a pequeñas diferencias entre leds. Se pueden utilizar resistencias para equilibrar estas diferencias, asegurando que cada LED reciba la corriente adecuada.
Gestión del calor: los leds generan una determinada cantidad de calor cuando están en funcionamiento. Si el calor es demasiado alto, puede provocar que el rendimiento del LED disminuya o se dañe. La resistencia puede reducir el calor generado por el LED limitando la corriente, protegiendo así al LED de daños por altas temperaturas. Además, la propia resistencia también puede actuar como un disipador de calor para disipar el calor generado por el LED al entorno circundante.
Ahorro de energía y mejora de la eficiencia: al controlar con precisión la corriente y el voltaje que pasa a través del LED, la resistencia puede mejorar la eficiencia energética y la eficiencia luminosa del LED. Esto ayuda a reducir el consumo de energía y prolongar la vida útil del LED. Al mismo tiempo, las resistencias también pueden reducir la pérdida de energía y la generación de calor en el circuito, mejorando la eficiencia de todo el sistema.
Estabilidad de voltaje: en un circuito, el voltaje puede fluctuar por diversas razones. Si el LED está conectado directamente a la fuente de alimentación, estas fluctuaciones de voltaje pueden provocar que el brillo del LED sea inestable o se dañe. La resistencia puede estabilizar el voltaje en ambos extremos del LED absorbiendo el exceso de voltaje, asegurando que el LED funcione con un voltaje estable.
Aplicaciones en circuitos en serie y paralelo: En el circuito en serie del LED, cada LED necesita la misma corriente para funcionar. Dado que las características de corriente-voltaje de los LED no son lineales, se necesita una resistencia para garantizar que cada LED reciba la misma corriente. Del mismo modo, en los circuitos en paralelo de leds, aunque el voltaje de cada LED es el mismo, la corriente puede variar debido a pequeñas diferencias entre leds. Se pueden utilizar resistencias para equilibrar estas diferencias, asegurando que cada LED reciba la corriente adecuada.
Gestión del calor: los leds generan una determinada cantidad de calor cuando están en funcionamiento. Si el calor es demasiado alto, puede provocar que el rendimiento del LED disminuya o se dañe. La resistencia puede reducir el calor generado por el LED limitando la corriente, protegiendo así al LED de daños por altas temperaturas. Además, la propia resistencia también puede actuar como un disipador de calor para disipar el calor generado por el LED al entorno circundante.
Ahorro de energía y mejora de la eficiencia: al controlar con precisión la corriente y el voltaje que pasa a través del LED, la resistencia puede mejorar la eficiencia energética y la eficiencia luminosa del LED. Esto ayuda a reducir el consumo de energía y prolongar la vida útil del LED. Al mismo tiempo, las resistencias también pueden reducir la pérdida de energía y la generación de calor en el circuito, mejorando la eficiencia de todo el sistema.
Selección y cálculo de resistencia LED.
El cuerpo principal del LED también es una unión PN, pero cuando el LED está encendido, su caída de voltaje es generalmente de alrededor de 2 V y algunos LED pueden alcanzar los 3 V. La caída de voltaje de un diodo normal es de aproximadamente 0,5 V, como un diodo Schottky.
Los diodos emisores de luz se utilizan comúnmente como indicadores. Por ejemplo, al enviar o recibir datos, si la luz indicadora de encendido o la luz indicadora de comunicación parpadean, indica que se están enviando o recibiendo datos.
En el diseño de circuitos, se debe conectar en serie una resistencia limitadora de corriente. ¿Cómo determinar el valor de la resistencia límite actual? En primer lugar, necesitamos conocer el voltaje directo y la corriente del LED. El voltaje directo del LED es de 2,5 V y la corriente directa es de 5 mA. Esta corriente directa tiene un rango de valores. Si la corriente es demasiado alta, el diodo puede quemarse. Si la corriente es demasiado pequeña, el brillo del LED no es suficiente.
Estos parámetros se pueden encontrar en el manual de datos del LED.
Suponiendo un voltaje CC de 5V. Reste la caída de voltaje de 2,5 V del diodo de 5 V. Divida los 2,5 V restantes por 5 mA de corriente. La resistencia es igual a 500 ohmios.
Por lo tanto, es necesario conectar una resistencia de 500 ohmios en serie en el circuito.
Los diodos emisores de luz se utilizan comúnmente como indicadores. Por ejemplo, al enviar o recibir datos, si la luz indicadora de encendido o la luz indicadora de comunicación parpadean, indica que se están enviando o recibiendo datos.
En el diseño de circuitos, se debe conectar en serie una resistencia limitadora de corriente. ¿Cómo determinar el valor de la resistencia límite actual? En primer lugar, necesitamos conocer el voltaje directo y la corriente del LED. El voltaje directo del LED es de 2,5 V y la corriente directa es de 5 mA. Esta corriente directa tiene un rango de valores. Si la corriente es demasiado alta, el diodo puede quemarse. Si la corriente es demasiado pequeña, el brillo del LED no es suficiente.
Estos parámetros se pueden encontrar en el manual de datos del LED.
Suponiendo un voltaje CC de 5V. Reste la caída de voltaje de 2,5 V del diodo de 5 V. Divida los 2,5 V restantes por 5 mA de corriente. La resistencia es igual a 500 ohmios.
Por lo tanto, es necesario conectar una resistencia de 500 ohmios en serie en el circuito.
Las cuentas de la lámpara LED son malas, ¿cuánta resistencia cambia?
- Amarillo rojo de baja potencia, su resistencia = voltaje/corriente = 1,8/0,02 = 90Ω
- Azul-verde de baja potencia, su resistencia = voltaje/corriente =3,2/0,02=160Ω
- Rojo y amarillo de alta potencia, su resistencia = voltaje/corriente = 2,2/0,35 = 6Ω
- Azul-verde de alta potencia, su resistencia = voltaje/corriente =3,4/0,35=10Ω
